Ⅰ. 서 론
최근 무선 통신수요가 증가함에 따라 주파수 고갈 문제 해결을 위한 많은 연구가 진행되었다[1]~[4]. 이러한 문제를 해결하기 위한 대표적인 기술인 동일대역 전이중 통신 방식에 관한 연구도 활발히 진행되었다[2]. 그러나 참고문헌 [2]에서 제시된 전이중 통신 기술은 송신과 수신을 동시에 동일대역에서 수행하기 위해 송신 자기 간섭 신호를 제거하는 것이 필수적이다.
최근 다른 대안으로 유력하게 부상하고 있는 기술이 인지 무선(CR: cognitive radio)이다[1],[3],[4]. 인지 무선의 핵심적인 개념은 우선 사용자(PU: primary user)가 국지적 혹은 일시적으로 사용하지 않는 주파수 대역을 검출하여 특정 조건에서 사용하는 기술이다. CR 방식에서 핵심 기술은 사용하고자 하는 주파수 대역을 우선 사용자가 점유 중 인지를 검출하는 스펙트럼 센싱(spectrum sensing) 기술이다[1]. 그리고 OFDM(orthogonal frequency division multiplexing)은 대역 효율이 우수한 기술로, 최근 무선 통신에서 이를 광범위하게 사용하고 있기 때문에 인지 무선 시스템 구현에서 OFDM 신호를 검출하는 것은 매우 중요하다. 대표적인 OFDM 신호 검출 방식은 OFDM 신호 자체가 갖는 CP(cyclic prefix)를 통해 각 구간 간의 상관성을 이용하는 방식과, OFDM 신호의 보정을 위해 삽입하는 파일럿 톤을 감지하는 방법이 있다[4],[5]. 하지만 이 기술들은 낮은 SNR 조건에서 스펙트럼 센싱 성능이 떨어진다.
본 연구에서는 OFDM 신호의 특징인 파일럿 톤을, 신호의 주기적 정상성(cyclostationary) 특징에 속하는 스펙트럼 상관 함수(SCF: spectral correlation function)를 통해 특징을 추출하고, 이를 ML(machine learning) 방식과 결합하여 낮은 SNR 조건에서 PU의 OFDM 신호를 검출하는 스펙트럼 센싱 기술을 개발하고 성능을 평가하였다.
Ⅱ. 스펙트럼 센싱 모델 및 주기적 정상성 분석
스펙트럼 센싱은 이차 사용자(SU: secondary user)가 수신한 신호를 통해 PU의 신호의 유무를 판별하는 과정이다. r(t)를 SU가 수신한 신호라 할 때, 식 (1)에서 PU 신호가 없는 H0의 경우, 가산 백색 가우스 잡음(AWGN: additive white Gaussian noise) w(t)만 수신된다. PU 신호가 있는 H1의 경우, PU의 신호(s(t))가 채널(h(t))를 통과하면서 다중경로 페이딩 효과(multi-path fading effect)와 AWGN가 적용된 수신 신호를 나타낸다.
PU 신호의 유무(H1, H0)에 대한 가설 검정은 SU가 수신한 신호의 주기적 정상성 특징인 SCF를 이용한 검정 통계량을 사용하였다. 그림 1은 신호 유무에 따른 검정 통계량의 확률분포를 나타낸다. 검정 통계량 Λ가 임계값 η보다 크면 신호가 존재하는 것으로 판정한다.
신호 센싱에 대한 가설 검정 지표로, PU 신호가 있을 때 이를 검파할 확률(Pd: detection probability)과 신호가 없을 때 신호가 있다고 판단할 오경보 확률(Pfa: false alarm probability)을 식 (2)에 정의했다. 식 (2)에서 Λ는 검정 통계량을 나타내고, η는 검정 통계량의 임계값이다. 미탐지 확률(Pm: probability of miss-detection)은 1-Pd를 나타낸다.
주기적 정상성을 가지는 신호의 경우, 자기 상관관계 함수(ACF: auto-correlation function)가 주기 T를 가진다. 따라서 ACF를 식 (3)처럼 Fourier series로 표현할 수 있다[6].
식 (3)에서 는 순환 자기상관 함수(CAF: cyclic auto-correlation function)로, 식 (4)와 같이 정의된다[6].
식 (3), 식 (4)에서 α는 순환 주파수(cyclic frequency)로, 주기 T의 체배 주파수(harmonic frequency)고, τ는 자기 상관 신호의 시간 차이를 나타낸다. 그리고 스펙트럼 상관 함수(SCF)는 신호의 주기적 정상성 특징으로, 서로 다른 주파수 성분 간의 유사성 정도를 나타내고, 식 (5)와 같이 정의된다[6].
SCF를 구하는 방법은 먼저 x(t)신호를 일정 시간 TL씩 이동하면서 시간 구간 TN′ 인 신호를 N′개로 샘플링하여 시간과 주파수에 영역의 Periodogram 을 식 (6)으로 구한다.
다음으로 서로 다른 두 주파수 f1=f+α/2와 f2=f−α/2사이의 상관관계인 SCF를 식 (7)과 같이 얻을 수 있다[7].

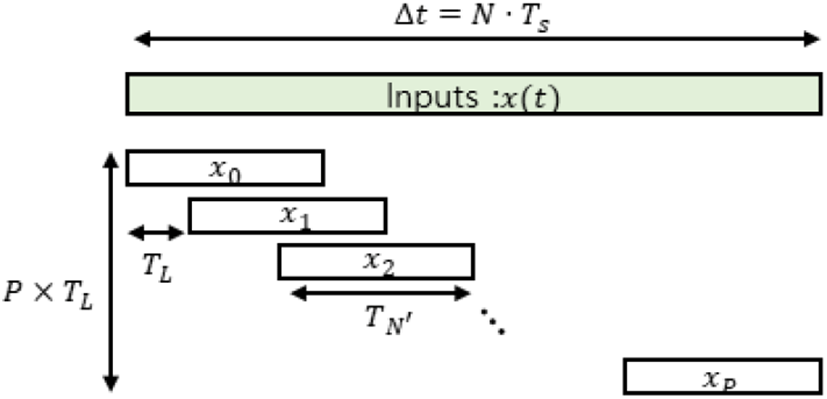

SCF를 계산하기 위해선 많은 연산과정이 필요하다. SCF를 효율적으로 구할 수 있는 여러 알고리즘 중에 FAM(FFT accumulation method)과 SSCA(strip spectral correlation)가 있다[7]~[9]. 본 연구에서는 FAM 방식을 이용하여 SCF를 계산하였다. FAM 방식은 샘플링 주파수가 일 때, 그림 2와 같은 N개의 입력 신호를 TL 샘플씩 이동하면서 N′개의 구간을 가지는 P+1개의 샘플을 구한다.

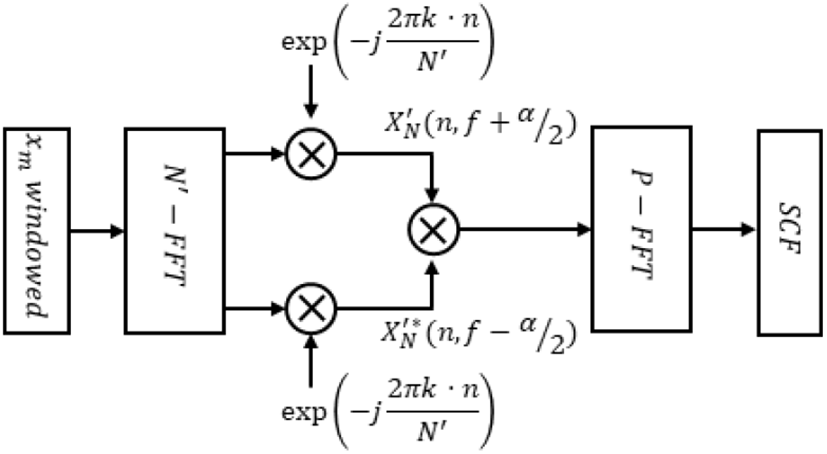

다음으로 그림 3과 같이 각 구간의 샘플을 그림 2의 수평 방향으로 N′-FFT를 통해 주파수 영역으로 변환한 후 기저대역 신호로 주파수 변환을 수행한다. 이후 서로 다른 주파수 신호의 상관관계를 그림 2에서 수직인 P방향으로 연산한 후, P-FFT를 수행하면 SCF를 구할 수 있다.
SCF에서 주파수 분해능은 샘플링 주파수 fs인 경우, Δf=fs/N'으로 주어진다. TL=L/fs은 연산량과 순환 주파수 누출(cyclic frequency leakage)를 고려하여 L=N'/4을 값 사용한다. 그리고 P의 값은 순환 주파수의 분해능 Δα=fs/P/L을 고려하여 결정한다.
SCF 특성을 실험하기 위해 802.11a 표준 OFDM 신호는 64 FFT를 이용하였다. 이 신호는 64개의 부 반송파(sub-carrier) 중에 DC와 보호대역을 위한 12개를 제외하고 52개의 부 반송파를 사용한다. 그리고 채널 보정과 동기화 목적으로 4개의 파일럿 신호를 사용한다. 파일럿 부 반송파 채널은 −21, −7, 7, 21이며, 파일럿 신호의 값은 표준 스크램블러를 이용하여 생성한다. 48개의 부 반송파에는 무작위 데이터를 생성하고, 64 QAM 방식으로 변조한 후 IFFT를 이용하여 시간 영역의 신호를 생성하였다.
MATLAB 환경에서 SNR 10 dB의 802.11a 신호를 생성한 후 해당 신호에 FAM 연산을 적용해 SCF를 구했다. 하나의 OFDM 심볼에는 48개의 서로 상관관계가 없는 부 반송파와 상관 관계가 존재하는 4개의 파일럿 신호가 실려 있으므로, SCF에는 파일럿 신호의 특징이 포함된다.
그림 4는 SNR이 10 dB인 OFDM 수신신호(802.11a 신호)에 FAM 연산으로 SCF를 구한 결과를 그래프로 나타냈다. 그림 4에서 순환 주파수 α=0일 때인 는 수신 신호의 전력 스펙트럼 밀도(power spectral density)를 나타낸다. 그리고 그림에서 12개의 극값을 가지는 위치는 파일럿 신호의 상관관계를 나타낸다. 예를 들어 −7과 21 채널 두 파일럿 신호의 스펙트럼 상관함수 값이 존재하는 주파수와 순환 주파수 위치는 식 (8)과 같이 주어진다.
SCF가 극값을 가지는 파일럿 채널 쌍을 구하면 그림 4와 같이 12개의 극점이 나타나게 되며, 이는 SCF를 이용해 OFDM 신호의 파일럿 특징을 검출할 수 있음을 의미한다.
Ⅲ. 기계학습을 이용한 신호 검출 및 결과 분석
앞서 제안한 SCF를 이용하여 OFDM 신호를 검출하는 기계학습 기반 신호 검출 알고리즘을 구현하였다. 학습을 위해 신호의 SNR 값이 0 dB에서 −20 dB 범위를 가지는 OFDM 신호를 각각 2,000개씩 생성하였다. 각 신호들의 샘플은 80개의 OFDM 심볼로 구성되며, 샘플링 주파수는 20 MHz이다. 신호 생성 과정에서 송수신 과정에 채널에서 발생하는 다중 경로 페이딩 효과와 반송파 주파수 편차(carrier frequency offset)도 고려한다. 이 신호에서 SCF를 구한 후 SCF 데이터셋을 64×64 크기로 정규화(normalize)하여 ML입력으로 사용하였다.
ML에서 RNN(recurrent neural network), 그리고 CNN (convolutional neural network)과 같은 인공신경망들은 최근 다양한 분야에서 사용되고 있다. RNN은 문자, 음성과 같은 순차적인 데이터를 처리하는 신경망으로, 데이터가 입력될 때마다 히든 유닛(hidden units)의 내용을 갱신하면서 순차적 데이터를 요약한다. 음성인식, 자동 번역 분야에서 많이 응용되는 모델이다[10],[11]. CNN은 이미지, 비디오, 텍스트 등을 분류할 때 사용하는 인공신경망으로, 여러 개의 필터를 거쳐 입력 데이터로 사용되는 이미지의 특징들을 파악하고 학습을 진행한다[12].

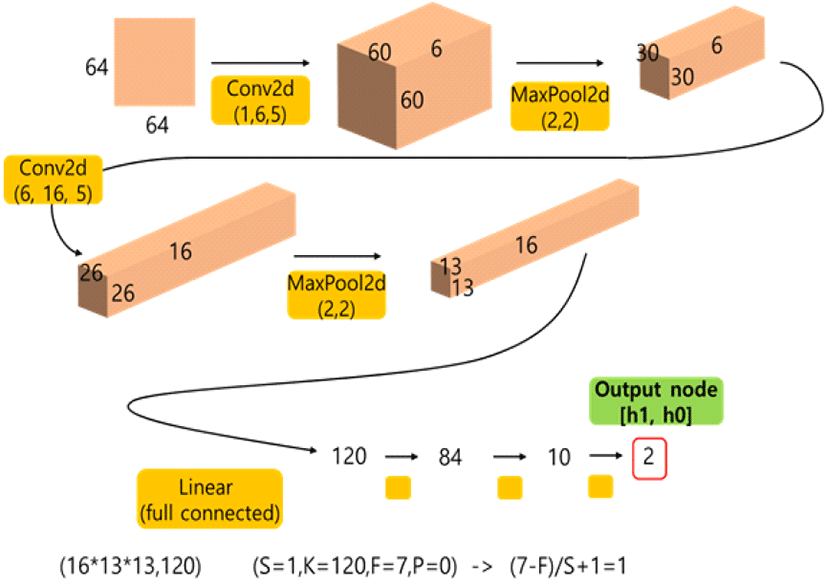

검출 대상이 되는 OFDM 신호의 파일럿 신호가 주기적 정상성을 갖기 때문에, 신호의 SC 값을 이미지 형태로 배열하면 반복적인 패턴으로 나타난다. 따라서 이미지 데이터가 갖는 동일한 패턴으로 대상을 분류(classification)하기 위해 ML에 적용하기 적합한 인공신경망은 CNN 방식이고, 시뮬레이션을 진행할 때 사용한 신경망 구조는 그림 5와 표 1에 나타내었다.
인공신경망 모델의 입력은 64×64로 재구성된 2차원 SCF 값이며, 2개의 컨볼루션 레이어와 2×2 커널 크기로 풀링(pooling)을 수행한다. 풀링 이후에는 4개의 완전연결 신경망(fully connected layer)이 사용되었다. 활성 함수로는 ReLU(rectified linear unit)가 사용되었으며, 마지막 신경망의 경우, 출력 결과 값이 확률 값이 되도록 Softmax 활성 함수가 사용되었다.

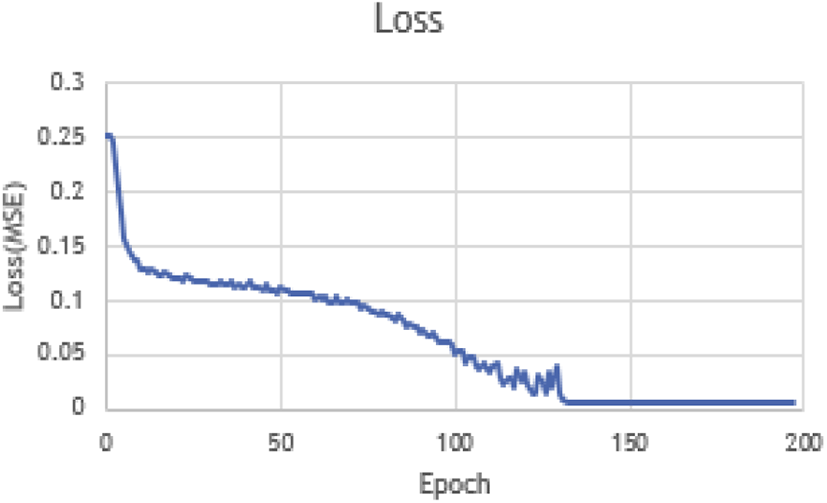

학습을 위한 데이터의 레이블은 [h0, h1]의 2차원 벡터로 신호가 존재하는 경우 [1,0], 반면 신호가 존재하지 않는 경우 [0,1] 값이 사용된다. 이는 학습 과정에서 신호가 존재하는 경우 h1=1, h0=0으로 수렴하고, 신호가 없는 경우를 h1=0, h0=1로 수렴하도록 학습한다. 최종 신경망의 활성 함수로 Softmax가 사용되는 경우, 출력 벡터의 h0는 신호가 없을 확률을, 그리고 h1은 신호가 존재할 확률을 각각 나타낸다. 따라서 항상 h0+h1=1을 만족한다. 그림 6은 학습 과정의 손실 값을 나타내며, 150 Epoch 이후 수렴되는 것을 알 수 있다.
인공신경망의 학습이 완료된 후, 최적화 된 신경망을 이용하여 성능 평가를 수행하였다. 주어진 각 SNR에서 2,000개 데이터 세트를 이용하여 신호 유무를 판정하였다. 이 때 사용된 검정 통계량으로 식 (9)을 사용하였다.

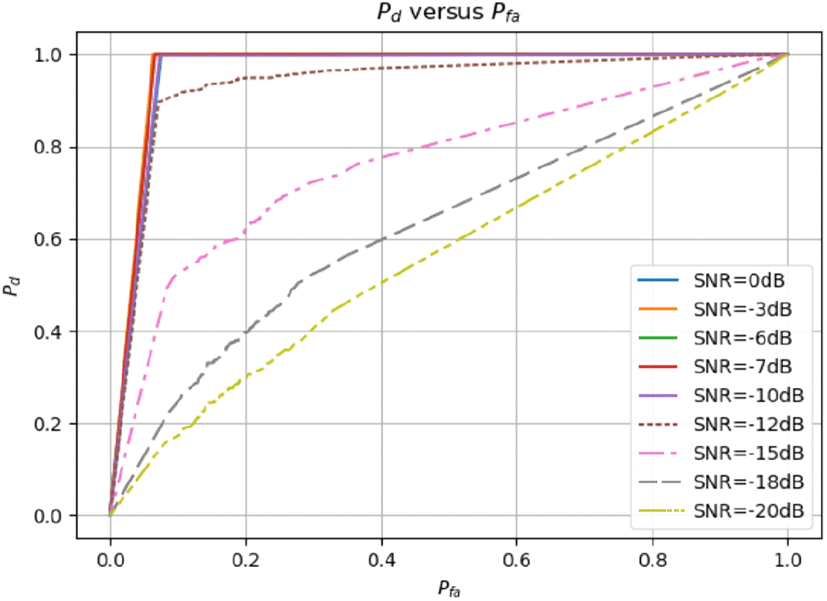

그림 7은 SNR에 따른 오경보 확률 Pfa와 탐지 확률 Pd의 상충관계를 나타낸다. 0 dB, −3 dB, −6 dB, −7 dB, −10 dB인 경우(실선), 모두 유사한 성능을 나타내고 있다. −12 dB부터는 SNR에 따라 탐지 확률의 차이가 나타남을 확인할 수 있다. SNR이 −18 dB인 경우, 오경보 확률 Pfa가 0.2일 때 탐지 확률 Pd가 0.4임을 확인할 수 있다.

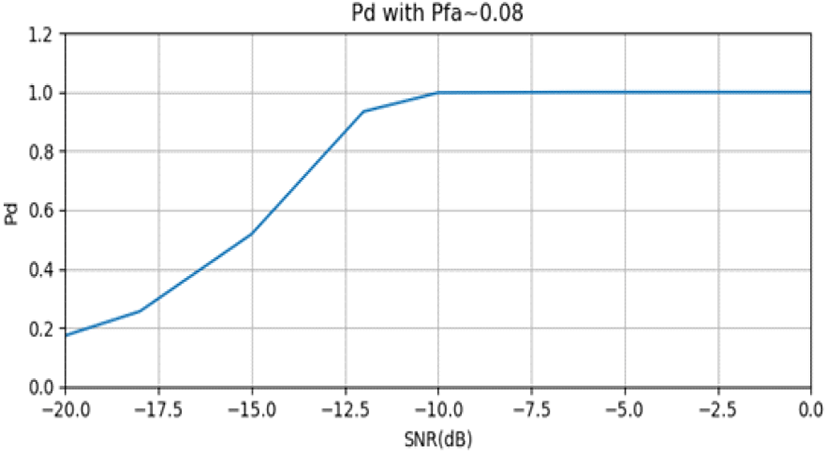

그림 8은 본 논문에서 진행한 센싱 기술을 적용하였을 때, 오경보 확률 Pfa 값이 0.08인 경우, SNR에 따른 탐지 확률을 나타낸다. SNR이 −12 dB일 때, 탐지 확률 Pd 값이 0.9가 됨을 확인할 수 있다.
![jkiees-32-1-35-g8](/journal/jkiees/jkiees-32-1/gif/jkiees-32-1-35-g8.gif)
기계학습을 활용한 스펙트럼 센싱은 최근 활발히 연구되고 있다. 참고문헌 [13]과 [14]는 다른 기계학습 알고리즘을 이용하여 OFDM 신호를 검출한 결과를 보여준다. 참고문헌 [13]과 [14]에서 제시된 ML을 이용한 두 가지 검출 방식은 기존의 센싱 방식인 에너지 검파, 공분산 행렬을 이용한 방식보다 성능이 우수함을 제시한다. SNR이 −12 dB, 오경보 확률 Pfa이 0.05인 경우, 딥러닝을 이용한 참고문헌 [13] 방식의 탐지 확률 Pd는 0.55, 그리고 참고문헌 [14]가 제시한 방식의 경우 Pd는 약 0.9다. 이는 동일 조건에서 에너지 검파의 Pd는 0.3, 공분산 행렬을 이용한 센싱 방식의 Pd는 0.2인 것에 비에 더 나은 성능을 나타냄을 알 수 있다.
IV. 결 론
본 연구에서는 전파신호의 SCF와 ML을 이용해, 인지 무선통신 구현에 필수적인 스펙트럼 검출을 연구하였다. 검출 대상 전파신호는 802.11a 표준의 OFDM 신호를 이용하였고, SCF를 이용하여 OFDM 심볼에 포함된 파일럿 신호를 검출할 수 있음을 제시하였다. 그리고 SCF를 입력으로 하는 인공신경망을 이용하여 스펙트럼 검출 알고리즘을 구현하였다. 스펙트럼 검출 성능 평가를 위해 입력 신호의 SNR이 −20 dB~0 dB 범위를 가지는 학습 신호와 평가 신호를 생성하였다. 학습 단계를 통해 신경망을 최적화하고, 최적화한 신경망을 이용하여 평가 신호를 검출하였다. 평가 결과, 오경보 확률 Pfa 0.08에서 SNR이 −12dB의 신호를 탐지할 확률 Pd가 0.9 이상 되는 결과를 얻을 수 있었고, 기존의 센싱 기술로 제시된 에너지 검파, 공분산 행렬 추출 방식보다 낮은 SNR에서 더 나은 센싱 성능을 보임을 확인할 수 있었다.
