A Study on Characteristics and Equivalent Circuit Model of Underwater Wireless Power Transfer System by Salinity

Lee, Jeong-Geon; Kang, Wonshil; Ku, Hyunchul

doi:10.5515/KJKIEES.2018.29.11.851

J. Korean Inst. Electromagn. Eng. Sci. 2018; 29(11):851-856

pISSN: 1226-3133, eISSN: 2288-226X

DOI: https://doi.org/10.5515/KJKIEES.2018.29.11.851

논문/REGULAR PAPERS

염도에 따른 수중 무선전력전송 시스템 특성 및 등가모델 연구

이정건¹, 강원실^*, 구현철^**^,^†

A Study on Characteristics and Equivalent Circuit Model of Underwater Wireless Power Transfer System by Salinity

Jeong-Geon Lee¹, Wonshil Kang^*, Hyunchul Ku^**^,^†

Author Information & Copyright ▼

¹건국대학교 스마트ICT융합학과

^*건국대학교 차세대무선전원센터

^*건국대학교 전기전자공학부

¹Dept. of Smart ICT Convergence, Konkuk University

^*Emerging Wireless Power Research Center, Konkuk University

^*Electrical and Electronic Engineering, Konkuk University

^†Corresponding Author: Hyunchul Ku (e-mail: hcku@konkuk.ac.kr)

© Copyright 2019 The Korean Institute of Electromagnetic Engineering and Science. This is an Open-Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/4.0/) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.

Received: May 24, 2018; Revised: Jul 26, 2018; Accepted: Nov 06, 2018

Published Online: Nov 30, 2018

요약

본 논문에서는 수중 환경에서 자기공진기반 무선전력전송 특성을 분석하고, 수중 무선전력전송에 적합한 등가모델을 제시한다. 제안하는 수중 무선전력전송 등가모델은 자유공간 무선전력전송 T 등가모델을 확장하여 매질에 따른 전자기장 감쇠를 반영한 저항, 공진주파수 변화 및 상호인덕턴스 변화를 반영한 커패시터 및 인덕터를 포함한다. 전송매질인 물의 염도에 따른 S 파라미터를 기반으로 제안한 등가모델의 변수를 추출하는 방법을 제시하였다. 제안하는 모델을 검증하기 위하여 6.78 MHz 수중 무선전력전송 시스템을 구축하고, 모델의 전력전송효율 계산 값과 측정값을 비교하였으며, 그 결과 제안하는 모델은 평균 3 % 이내 오차로 특성변화를 예측함을 확인하였다.

Abstract

In this study, we analyze the characteristics of wireless power transfer(WPT) based on magnetic resonance in an underwater environment and propose an equivalent model suitable for underwater WPT. The proposed underwater WPT equivalent model is constructed by expanding the free-space WPT T-model reflecting characteristics change according to media. Considering the water salinity, we propose a method to extract the parameters of the proposed model based on the S parameters. To verify the proposed model, a 6.78-MHz underwater WPT system was constructed and compared with the predicted power transfer efficiency of the model. As a result, it was confirmed that the proposed model predicts the variation of characteristics with an average error of less than 3 %.

Keywords: Wireless Power Transfer; Underwater; Equivalent Circuit Model; Salinity

Ⅰ. 서 론

무선전력전송에서 자기공진 방식은 자기유도 방식에 비하여 더 먼 거리를 높은 효율로 전송할 수 있다. 이러한 장점으로 자기공진 무선전력전송은 센서 네트워크, IoT 등 여러 분야에 적용될 수 있다^[1]. 최근 인체 삽입형 의료기기^[2], 수중 IoT^[3],^[4] 등 전송매질이 공기 중이 아닌 다른 매질에서 자기공진형 무선전력전송 기술을 적용하고자 하는 연구가 진행 중이다.

무선전력전송은 전자기장을 이용하여 전력을 전송하기에 전자기장이 전개되는 전송 매질의 특성인 유전율, 투자율, 전도도 등의 변화에 따라 전력전송 효율이 크게 달라진다. 수중의 염도 증가에 따라 매질의 전도도가 증가하여 전력손실이 증가된다. 또한 유전율의 증가함에 따라 송수신 코일의 공진 주파수가 낮아지므로 전력 전송효율이 변화된다. 따라서 인체 내 또는 수중 환경에서 무선전력전송을 적용하기 위해 수중환경에서 무선전력전송 특성 분석 및 회로, 시스템 설계를 위한 등가모델 연구가 필요하다.

본 논문에서는 염도의 변화에 따른 특성 변화를 반영할 수 있는 수중 무선전력전송 등가모델 및 모델 변수값을 구하는 방법을 제시하였다. 6.78 MHz 자기공진형 무선전력전송 시스템을 구축하고, 물의 염도 변화에 따른 수중 환경에서 무선전력전송 S 파라미터 및 전력전송효율 특성을 측정하였다. 제안하는 등가모델의 예측값과 측정값을 비교하여 제안하는 모델의 유효성을 검증하였다.

Ⅱ. 매질의 특성을 반영한 무선전력전송 등가모델

자유공간에서의 직렬공진기로 구성된 자기공진형 무선전력전송 시스템은 그림 1과 같이 나타낼 수 있다^[1].

그림 1. | Fig. 1. 자유공간 자기공진 무선전력전송 시스템 | Magnetic resonance WPT system in free space.

Download Original Figure

그림 1의 시스템을 상호인덕턴스를 포함한 T-네트워크를 사용하여 등가모델로 나타내면 그림 2와 같다.

그림 2. | Fig. 2. 자유공간 자기공진형 무선전력전송 T형 등가모델 | T-type equivalent circuit model of magnetic resonance WPT in free space.

Download Original Figure

여기서 Z₀₁은 소스 임피던스, Z₀₂는 부하 임피던스, C₁, C₂는 자기공진을 위한 송신부와 수신부의 직렬 커패 시턴스, L₁, L₂는 송신코일과 수신코일의 자기 인덕턴스, R₁, R₂는 송신코일과 수신코일의 기생저항, M은 송신코일과 수신코일 사이의 상호인덕턴스를 나타낸다. 노이만 공식을 활용하면 상호인덕턴스 M은 식 (1)과 같이 계산할 수 있다.

M = N 1 N 2 μ 0 4 π ∮ P 1 ∮ P 2 d l → 1 ⋅ d l → 2 R

(1)

μ₀는 자유공간의 투자율, N₁, N₂는 송신코일과 수신코일의 권선 수, P₁, P₂, dl₁, dl₂는 송신코일과 수신코일의 폐곡선 경로 및 경로에서의 단위벡터, R은 송신코일과 수신코일 사이의 거리이다.

그림 1의 무선전력전송 시스템에서 S₂₁은 다음과 같다.

S 21 = 2 Z 21 Z 01 Z 02 (Z 11 + Z 01) (Z 22 + Z 02) − Z 12 Z 21

(2)

여기서

Z 11 = V 1 I 1 = R 1 + 1 j w C 1 + j w L 1

(3)

Z 22 = V 2 I 2 = R 2 + 1 j w C 2 + j w L 2

(4)

Z 12 = Z 21 = j w M

(5)

전력전송효율 η₂₁은 다음과 같이 정의된다.

η 21 = | S 21 | 2 × 100 %

(6)

그림 2의 등가모델에서 상호인덕턴스 M이 0에서 $L 1 L 2$ 값으로 변할 때의 S₁₁의 변화를 살펴보면 그림 3과 같다.

그림 3. | Fig. 3. 상호인덕턴스에 따른 S₁₁ 모의실험 | Simulation of S₁₁ according to mutual inductance.

Download Original Figure

그림 3에서 실선 궤적은 2～30 MHz의 주파수에 따른 S₁₁의 궤적, 마커는 공진주파수인 6.78 MHz에서의 상호 인덕턴스 M의 변화에 따른 S₁₁이다. 공진주파수에서 상호인덕턴스 M을 변화하면 S₁₁의 실수부만이 변하며, 전력전송 효율이 변화한다. 매질이 자유공간이나 공기 중에서는 그림 2와 같은 등가모델로 무선전력전송 시스템을 나타낼 수 있지만, 매질이 물인 경우 기존 등가모델에 한계가 발생한다.

수중에서는 상호인덕턴스 M이 자유공간과 달라지며, 전도성에 의한 전자기장 감쇠가 일어나 무선전력전송 효율이 저하되고, 공진주파수의 틀어짐이 발생한다. 이런 매질에 따른 변화를 고려하여 그림 4와 같은 등가모델을 제안한다. 그림 4의 수중 무선전력전송 등가모델은 세 개의 T₁,T₂,T₃ 영역으로 나누어지는데, 상호인덕턴스 M으로만 구성되는 자유공간 모델과 달리 매질의 특성을 반영할 수 있도록 구성하였다. T₂ 영역은 수중 무선전력전송시 상호인덕턴스의 변화를 반영할 수 있는 L_m, 공진주파수의 변화를 반영할 수 있는 C_m, 무선전력전송 효율감소를 반영할 수 있는 R_m으로 구성된다. 이러한 T₂ 영역의 추가를 통해 전송매질이 자유공간이 아닌 수중에서 거리에 따른 무선전력전송 특성 및 효율을 예측할 수 있다. 제안하는 수중무선전력전송 등가모델의 T_n영역의 ABCD 파라미터를 계산하면 다음과 같다.

T n = [a n b n c n d n] n = 1, 2, 3

(7)

그림 4. | Fig. 4. 제안하는 수중 무선전력전송 등가모델 | Proposed equivalent circuit model of underwater magnetic resonance WPT.

Download Original Figure

여기서

a n = 1, c n = 0, d n = 1 (n = 3)

(8)

b n = R n + j w [L n − M] − j w C n (n = 1, 3)

(9)

a 2 = 1 − w 2 C m L m

(10)

b 2 = R m a 2 + j w L m

(11)

c 2 = j w C m [L m M + 1] − j M w

(12)

d 2 = L m M + R m [c 2 − 1]

(13)

위 식(7)을 활용하여 시스템의 전달함수 T_(s) 및 S₁₁, S₂₁을 계산하면 다음과 같다.

T (s) = T 1 T 2 T 3 = [T 11 T 22 T 21 T 22]

(14)

T 11 = a 1 a 2 + b 1 c 2, T 21 = c 2 + a 2 c 1

(15)

T 12 = a 1 b 2 + b 1 d 2 + b 3 [a 1 a 2 + b 1 c 2]

(16)

T 22 = d 2 + b 2 c 1 + b 3 [c 2 + a 2 c 1]

(17)

S 11 = T 11 + T 12 / Z 0 − Z 0 T 21 − T 22 T 11 + T 12 / Z 0 + Z 0 T 21 + T 22

(18)

S 21 = 2 T 11 + T 12 / Z 0 + Z 0 T 21 + T 22

(19)

제안하는 수중 무선전력전송 등가모델에서 L_m, C_m, R_m값을 선정하기 위하여 L_m, C_m 값이 코일간의 거리 d에 대해 다음과 같이 가정한다.

L m = L d × d (m)

(20)

C m = c d d (m)

(21)

L_d, C_d는 코일 간의 거리 d에 따른 L_m, C_m의 계수이며, 전송매질인 물의 염도에 따라 값이 달라진다. L_m, C_m, R_m을 도출하기 위하여 측정한 수중 무선전력전송 시스템의 S₁₁, S₂₁과 식 (18), 식 (19)를 이용하여 계산한 등가모델의 S₁₁과 S₂₁을 비교한다. 먼저 S₁₁의 측정값과 계산값의 오차가 최소가 되는 L_m, C_m을 선정한다. 이후 S₂₁의 측정값과 계산값의 오차가 최소가 될 수 있는 R_m 값을 선정하였다. 이렇게 선정한 L_m, C_m, R_m으로 염도에 따른 L_d, C_d, R_m 값을 선정하였다.

Ⅲ. 모델 변수 추출 및 검증

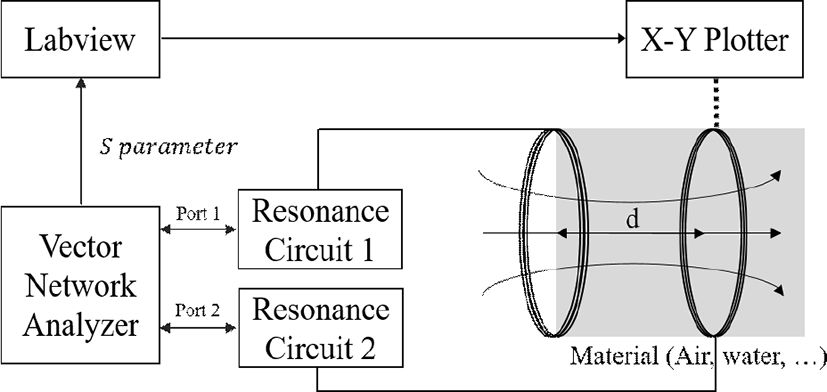

제안한 등가모델을 유도하고, 그 타당성을 검토하기 위하여 그림 5와 같이 실험환경을 구성하였다. 벡터 네트워크 분석기(VNA)에 송수신코일과 공진회로를 연결하여 S 파라미터를 측정한다. X-Y plotter에 수신코일을 연결하여 송신코일과 수신코일 사이의 거리 d를 제어한다. 수중무선전력전송을 위해 두께가 1 cm인 35 cm×23.5 cm×20 cm의 아크릴 박스에 물을 채우고 송신코일은 외벽에 고정하고, 수신코일은 X-Y plotter에 연결하여 매질 안에 위치시킨다.

그림 5. | Fig. 5. 실험 블록 다이어그램 | Block diagram of experiment.

Download Original Figure

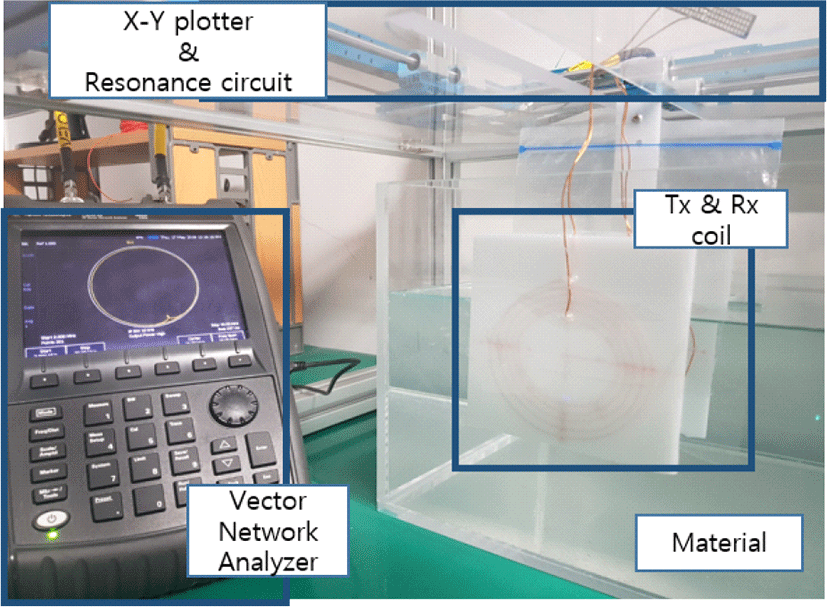

그림 6은 제안한 등가모델의 타당성을 검증하기 위한 측정 환경 및 실험사진이다. 측정에 사용한 VNA는 Agilent사의 FieldFox N9923A모델이다. 측정에 사용한 에나멜선으로 제작한 송수신 코일의 파라미터 및 등가모델 파라미터는 표 1과 같다. 송수신 코일간의 간격을 10 mm에서 50 mm까지 5 mm 간격으로 변경하며, S 파라미터를 VNA로 2 MHz에서 30 MHz까지 측정한다. 매질이 공기 중일 때의 S파라미터를 측정 후, 측정값을 기준 값으로 설정하여 식 (1)로 구한 상호인덕턴스와 자유공간에서의 무선전력전송 등가모델을 이용하여 이론값과 실측값의 차이를 확인한다. 이후 매질을 물로 변경하고 소금을 추가하여 특정 염도(Sa[‰]: 물 1리터당 소금 g)의 물에서 코일의 거리에 따른 S 파라미터를 측정한다. 이렇게 측정한 S 파라미터를 이용하여 제안하는 수중무선전력전송 등가모델의 L_m, C_m, R_m을 선정한다.

그림 6. | Fig. 6. 실험 환경 | Measurement environment.

Download Original Figure

표 1. | Table 1. 무선전력전송 코일 및 회로 파라미터 | Parameters of WPT coil and circuit.

Parameters	Values	Parameters	Values
Coil outer dia.	5.5 cm	L₁(μH)	2.96 μH
Coil inner dia.	3 cm	L₂(μH)	2.82 μH
Coil spacing	0.5 cm	C₁(pF)	196 pF
Coil thickness	0.45ϕ	C₂(pF)	202 pF
f ₀	6.78 MHz	R₁(Ω)	0.94 Ω
Turn (#)	5	R₂(0.94 Ω)	0.94 Ω
Q ₁	21.34	Q ₂	22.49

Download Excel Table

측정된 S₁₁, S₂₁과 식 (18), 식 (19)를 이용하여 계산한 S₁₁, S₂₁의 비교를 통하여 L_d, C_d, R_m을 결정한다. 염도 변화에 따른 특성을 수식으로 표현하기 위해 L_d, C_d, R_m을 물의 염도 Sa에 대한 1차 식으로 가정하고 L_d, C_d, R_m을 구하면 다음 식 (22)～식 (24)와 같다.

L d = 10 S a + 60 (μ H / m)

(22)

C d = 0.2 S a + 0.8 (pF ⋅ m)

(23)

R m = 2.5 S a + 10 (Ω)

(24)

표 1의 파라미터, 식 (6)～식 (24)를 이용하여 염도에 따른 거리별 수중무선전력전송 모의실험을 진행하였다. 본 논문에서는 National Instrument(NI)의 AWR 프로그램과 ANSYS의 HFSS를 활용하여 모의실험을 진행하였다.

매질별 거리에 따른 S₁₁은 그림 7, 전력전송효율은 그림 8에서 모의실험값 및 측정값을 비교하였다. 제안하는 수중 무선전력전송 등가모델은 그림 7과 같이 매질별 거리에 따른 임피던스 변화 경향을 예측할 수 있다. 제안한 수중 무선전력전송 등가모델을 이용한 전송효율의 모의실험과 실측값의 비교는 그림 8과 같고, 평균 약 3 %의 오차를 가진다.

그림 7. | Fig. 7. 매질별 거리에 따른 S₁₁ 모의실험값 및 측정값 | Simulated and measured S₁₁ by transfer medium and distance between coils.

Download Original Figure

그림 8. | Fig. 8. 매질별 거리에 따른 무선전력전송 효율 모의실험값 및 측정값 | Simulated and measured power transfer efficiency by transfer medium and distance between coils.

Download Original Figure

제안 등가모델은 염도와 거리 변화에 따른 통합적인 모델로 구성되어 있어서 상대적으로 효율변화가 많은 지점에서 실측과 모의실험 값의 오차가 발생하였다. 복잡도를 증가시킨 모델을 적용할 경우, 오차를 줄일 수 있으나, 본 논문에서는 최대한 간결한 모델에서 전송효율과 임피던스를 비교적 정확히 예측하는 방법을 제안하고자 하였다.

Ⅳ. 결 론

본 논문에서는 전송매질이 자유공간이 아닌 수중무선전력전송시스템에서 기존 등가회로를 수정하여 매질의 상태에 따른 특성을 반영할 수 있는 수중 무선전력전송 등가모델을 제안하고, 이를 실측값과 비교하여 타당성을 검증하였다. 제안한 등가모델과 측정결과를 비교해 봤을 때, S₁₁이 모의실험 값과 측정값이 비교적 일치함을 확인하였다. 거리별 전력전송효율의 관점에서 제안하는 등가회로를 활용한 모의실험 값과 측정값은 평균적으로 약 3 %, 최대 약 8 %의 오차를 지님을 확인하였다. 본 논문의 결과는 수중 무선전력전송 시스템에서 물의 염도와 송수신기간 거리에 따른 무선전력전송 시스템 특성 연구 및 수중 무선전력전송을 위한 회로 및 시스템 설계에 활용될 수 있을 것으로 기대한다.

Acknowledgements

이 논문은 2017년도 정부(미래창조과학부)의 재원으로 한국연구재단의 지원을 받아 수행된 기초연구(선도연구센터) 사업임(NRF-2017R1A5A1015596).

이 논문은 2018년도 산업통상자원부의 “창의산업융합 특성화 인재 양성사업”의 지원을 받아 연구되었음(과제번호 N0000717).

References

[1].

Y. Huang, J. Wang, T. Sun, X. Xie, G. Li, and Y. Gu, et al., “An efficiency-enhanced wireless power transfer system with segmented transmitting coils for endoscopic capsule,” in 2013 IEEE International Symposium on Circuits and Systems(ISCAS2013), Beijing, May 2013, pp. 2279-2282.

[2].

A. I. Al-Kalbani, M. R. Yuce, and J. Redouté, “A biosafety comparison between capacitive and inductive coupling in biomedical implants,” IEEE Antennas Wireless Propagation Letters, vol. 13, pp. 1168-1171, Jun. 2014.

[3].

F. Gonçalves, C. Duarte, and L. M. Pessoa, “A novel circuit topology for underwater wireless power transfer,” in 2016 International Conference on Systems Informatics Modelling and Simulation(SIMS), Riga, Jun. 2016, pp. 181-186.

[4].

J. H. Cui, J. Kong, M. Gerla, and S. Zhou, “The challenges of building mobile underwater wireless networks for aquatic applications” in IEEE Network, vol. 20, no. 3, pp. 12-18, May.-Jun. 2006.
