전투기 레이다 개발을 위한 Software-in-Loop Simulation 시스템 구현

김태형¹^,^†

, 전형원¹

, 이성원¹

, 박준태¹

, 강명일¹

, 박준현¹

Software-in-Loop Simulation System Implementation for Fighter Radar Developments

Tae-Hyung Kim¹^,^†

, Hyeong-Won Jeon¹

, Sung-Won Lee¹

, Joon-Tae Park¹

, Myoung-Il Kang¹

, June-Hyune Park¹

¹LIG넥스원(주)

¹LIG Nex1 Co., Ltd.

^†Corresponding Author: Tae-Hyung Kim (e-mail: thkim07@gmail.com)

© Copyright 2022 The Korean Institute of Electromagnetic Engineering and Science. This is an Open-Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/4.0/) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.

Received: Aug 27, 2022; Revised: Sep 06, 2022; Accepted: Sep 24, 2022

Published Online: Sep 30, 2022

요 약

전투기 레이다 시스템을 위한 SILS(software-in-loop simulation) 시스템을 구현하였다. 수학적 모델링으로 전투기 레이다 환경 및 하드웨어를 모의하고 디지털 데이터로 레이다 모의신호를 생성하며, 구현한 SILS 시스템을 이용한 모의시험의 시험결과를 저장/분석할 수 있다. 구현한 SILS 시스템은 PC(personal computer) 기반의 가상 레이다 처리장치를 포함하고 있어, 가상 레이다 처리장치를 연동하여 레이다 제어/처리 알고리즘 및 소프트웨어 개발에 이용할 수 있으며, 실제 레이다 처리장치도 연동할 수 있어 실제 장비의 소프트웨어 및 코드의 기능/성능을 확인할 수도 있다. 또한 안테나 및 송수신기 모델을 포함하기에 초기 하드웨어 설계의 시스템 레벨에서의 성능을 모의시험 환경에서 확인할 수 있어 하드웨어 설계 및 개발 속도를 높일 수 있다. 다년간의 전투기 레이다 개발로 확보한 레이다 환경 및 하드웨어의 수학적 모델을 사용하여 구현한 SILS 시스템의 타당성과 유용성을 SILS 기반 시험결과들을 통해 보여준다.

Abstract

Herein, we implement a software-in-loop simulation (SILS) system for fighter radar systems. The implemented SILS system simulates fighter radar environments and hardware by mathematical modeling, generates radar-simulated digital signals, and stores/analyzes simulation results. It includes a personal computer (PC)-based virtual radar processing unit, which can be used to develop radar control and process algorithms and codes and can also examine the functions and performance of the software and code of actual radar processing equipment by connecting actual equipment. Because antenna and transceiver models are included, the performance of the initial hardware designs at the system level can be examined in the simulation environment, thereby increasing the hardware design and development speed. We demonstrate the validity and usefulness of the SILS system, implemented using the radar environment and hardware mathematical models obtained from the development of fighter radars for numerous years, through SILS-based test results.

Keywords: Software-in-Loop Simulation; SILS System; Fighter Radar; Airborne Radar; SILS-Based Software Development

Ⅰ. 서 론

전투기 레이다는 전투기를 탑재되어 운영되기에 개발 과정에서 수많은 비행시험을 거치게 된다. 비행시험은 비용과 시험환경 조성 등의 문제가 있으므로, 개발과정에서 대부분의 기능/성능은 지상시험을 통해 확인하고 최종적인 기능/성능 완성은 제한적인 비행시험을 통해 이루어진다. 개발 비용 및 시간 절약과 효율을 위해서 시뮬레이션을 통한 전투기 레이다 개발은 필수적인 단계다. 전투기 레이다를 개발하면 SILS(software-in-loop simulation) 시스템 활용은 선진국에서 필수적으로 수행되며, 전투기 레이다 개발 후에도 SILS 시스템은 레이다 장치의 유지 보수, 점검 및 기능/성능 향상 개발 등에 활용될 수 있다.

본 논문은 국내의 전투기 레이다 개발에 활용하기 위해서 구현한 SILS 시스템에 대해 기술한다. 전투기 레이다 개발과정에서의 실제 경험과 결과물들을 바탕으로 전투기 레이다 또는 항공기 레이다 개발에 대한 요구가 들어왔을 때, 속도감이 있고 신뢰성이 있는 레이다 개발을 위해 SILS 시스템을 구현하였다. 또한 기존의 개발 결과에 추가적인 모드를 개발하고, 레이다 기능/성능을 향상시킬 수 있는 개발 환경을 제공하는 것을 목적으로 구현하였다. 기존 개발하였던 외부환경 모델 및 하드웨어 모델들을 기본 사용하였고^[1]~[12], 새로운 알고리즘 개발과 기능 검증이 가능할 뿐만 아니라, 실제 장비에 코딩된 소프트웨어(SW)의 기능 검증이 가능하도록 구성하였다. 안테나 및 송수신기 하드웨어 모델을 SILS 시스템에 내포하기 때문에 안테나 및 송수신기 등의 초기 하드웨어 설계를 시스템 레벨에서 기능 및 성능을 확인할 수 있다. 그러므로 안테나 및 송수신기의 하드웨어의 설계에도 구현한 SILS 시스템을 활용할 수도 있다. 전투기 기동모델을 포함하고, 표적과 플랫폼의 비행 시나리오 편집 기능을 보유하고 있어서 전투기 레이다의 기능/성능 시험에서 비행 시나리오 기반의 시험이 가능하다. MFD(multi-function display)와 항공전자장치들을 모사하는 모의기를 포함하고 있어서, 비행시험 시나리오를 SILS 환경에서 모의 수행하고 시험 중에 진행상황 및 결과를 확인할 수 있다. 그리고 시험결과 데이터를 저장하고 분석할 수 있다(분석 SW를 포함한다). 구현한 SILS 시스템에 포함된 분석 SW는 실제 비행시험 데이터 저장 결과도 분석할 수 있도록 구현되었다. 구현한 SILS 시스템은 전투기 레이다 개발 이후 기 개발한 레이다 장치의 유지 보수를 위한 점검 및 시스템 점검을 위한 장치 개발에도 활용될 수 있다.

Ⅱ. 전투기 레이다 개발용 SILS 시스템

이 절에서는 본 논문에서 구현한 SILS 시스템의 구성과 세부 기능 설계에 대하여 기술한다.

그림 1은 구현한 SILS 시스템의 개념적인 블록도이다. SILS 시스템을 크게 4개의 장치로 구성하였고, 장치 간에 연결은 기가비트 이더넷을 기본으로 하였다. 4개의 장치는 레이다환경신호 모의장치(RESG), 가상 레이다 처리장치 또는 실제 레이다 처리장치(virtual RPU or real RPU), 외부연동모의기(external interface & equipment simulator), 시험데이터 분석장치(test data analysis equipment)이며, 장치들은 PC(personal computer) 및 HPC(high performance PC) 기반으로 제작하였다. 4개의 장치들 중 하나를 가상 레이다 처리장치 또는 실제 레이다 처리장치로 표현한 것은 실제 레이다 처리장치에 들어있는 레이다 신호/데이터 및 통제 처리 SW 코드를 가상 레이다 처리장치에서 실행하여 SILS 시스템으로 시험을 하거나 가상 레이다 처리장치가 아닌 실제 레이다 처리장치를 포함한 SILS 시스템을 구성할 수 있음을 표현한 것이다. 가상 레이다 처리장치에는 실제 레이다 신호/데이터 및 통제 처리 SW 코드로 SW 기능/성능을 시험해 볼 수 있고 알고리즘 개발을 위해 주로 사용하는 matlab 언어 등으로 이루어진 코드를 실행해 알고리즘 개발에 활용할 수도 있다.

그림 1. | Fig. 1. SILS 시스템 모듈 연결 블록도 | Block diagram of modules of SILS system.

Download Original Figure

실제 레이다 처리장치와 실제 외부장비(MC, EGI, MFD, 안테나 및 송수신기 등)와는 1553B, ARNIC-818 및 광 인터페이스 등으로 연결되지만, 구현한 SILS 시스템에서는 기가비트 이더넷으로 연결하고, 단지 연동 프로토콜에 따른 정상적인 연동을 확인할 수 있게 하였다. 물론 외부연동모의기와 RESG에 1553B, ARNIC-818 및 광 인터페이스 등으로 연결 가능하도록 인터페이스 카드를 장착하여 실제 레이다 처리장치와 외부장비와의 연동을 시험할 수 있도록 구성할 수도 있을 것이다. 이렇게 하면 실제 안테나 및 송수신기를 연결하지 않고, SILS 장비만으로 하드웨어적 인터페이스를 포함한 실제 레이다 처리장치의 기능/성능을 확인할 수 있다.

외부연동모의기는 레이다와 연동되는 외부장치, MFD, EGI(embedded GPS/INS) 및 MC(mission computer) 등을 모의한 것으로, 레이다 처리장치가 EGI 정보 및 MC로부터의 명령 등을 받을 수 있고, 표적 탐지/추적 결과를 MC에 보고하고 MFD에 전시할 수 있도록 한다. 그림 2는 레이다에 운용모드 명령을 내리고 레이다의 표적 탐지/추적 및 레이다 상태 정보 보고 결과를 전시하는 것을 구현한 SILS 시스템의 외부연동모의기 제어 SW GUI(graphic user interface) 화면을 보인다. MC 및 MFD를 통해 명령하듯이 외부연동모의기 제어 SW를 통해 레이다 처리장치에 명령을 전달할 수 있고 레이다 처리장치의 처리 결과(레이다 상태, 표적 추적정보, 플랫폼 위치 등)를 확인할 수 있다. 그림 3은 외부연동모의기의 MFD 전시화면 구현을 보여준다. MFD 전시화면에 전투기 레이다가 탐지/추적하는 공대공/공대지 표적 및 공대지 SAR(synthetic aperture radar) 또는 RBGM/DBS(real beam ground map/Doppler beam sharpening) 영상을 전시하고, 공대해 표적 및 공대해 RS(range signature) 및 ISAR(inverse synthetic aperture radar) 영상 등도 전시하여 운영자(조종사)가 레이다의 기능/성능을 현실감 있게 느끼도록 구현하였다.

그림 2. | Fig. 2. 외부연동모의기 제어 SW GUI 화면 | The control SW GUI display of the external interface and equipment simulator.

Download Original Figure

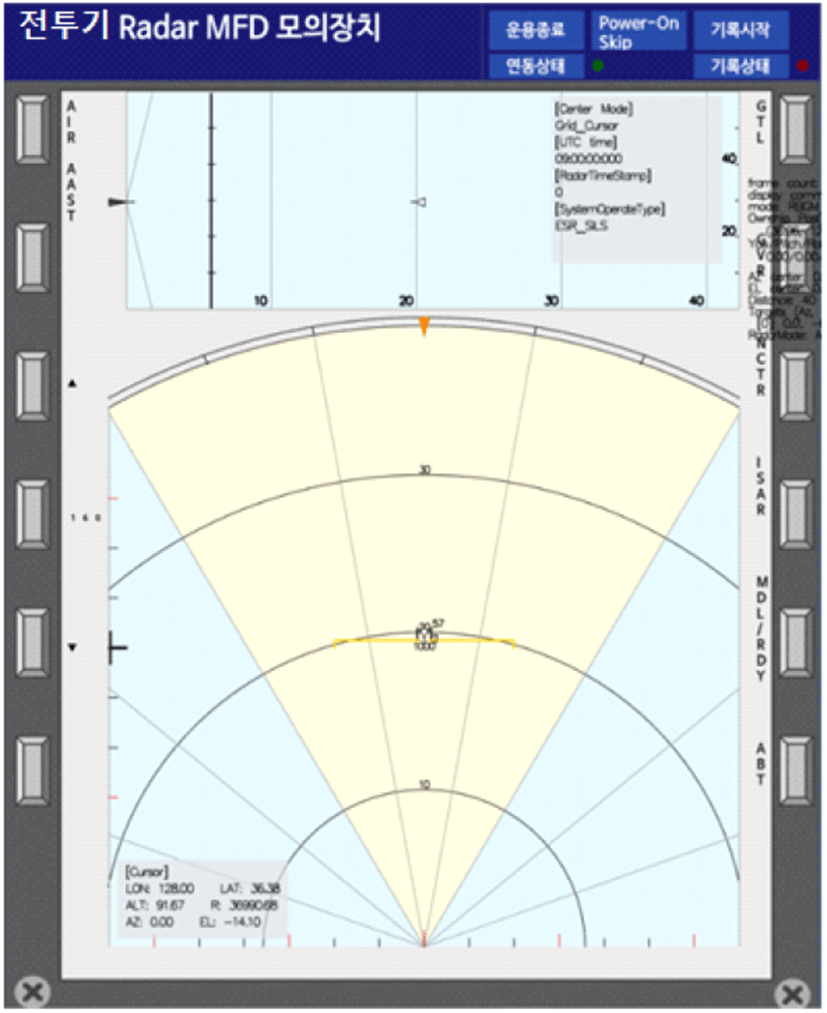

그림 3. | Fig. 3. MFD 전시화면의 구현 | The implementation of MFD display.

Download Original Figure

RESG는 안테나/송수신기와 표적/클러터/재머의 수학적 모델을 내포하여 레이다 반사신호 데이터 모의를 하고^[1]~[12], 전투기 기동모델을 내포하고 있어서 전투기 기동에 따른 EGI 데이터를 모의한다. 그러므로 구현한 SILS 시스템은 다양한 전투기 기동에 따른 레이다의 기능/성능을 확인할 수 있게 한다. RESG에서 생성한 EGI 모의 데이터는 레이다와 연동되는 외부장치들을 모의하는 외부연동모의기에 제공되어, 외부연동모의기의 EGI 장치 모의 데이터 출력으로 이용된다. 그리고 구현한 SILS 시스템의 RESG는 안테나 및 수신기를 거친 이후의 디지털 레이다 반사신호를 모의하며, 이 디지털 모의 데이터가 레이다 처리장치의 신호처리 전단 입력으로 사용된다. 수신기 출력의 디지털 로우(raw) 데이터를 실시간으로 모의할 목적으로 HPC가 사용된다고 볼 수 있다. 그림 4는 RESG의 디지털 로우 데이터 모의 블록도를 나타낸다. 그림 4에서 보듯이 RESG에서 생성한 시나리오 정보(플랫폼과 표적의 기동 정보)와 레이다 처리장치의 매 순간의 빔 명령에 의한 빔 정보에 따라서 표적, 클러터, 재머 및 노이즈 신호를 따로 생성하여 더한 신호(디지털 로우 데이터)를 RESG에서 매번 빔 명령을 받을 때마다 생성하여 출력한다. 식 (1)은 RESG에서 사용한 표적신호생성 모델을 나타낸다.

y (t) = A exp (− j 2 π f τ) exp (j 2 π f d t) p (t − τ)

(1)

그림 4. | Fig. 4. RESG의 디지털 로우 데이터 모의 블록도 | Block diagram for generation of simulated digital raw data of RESG.

Download Original Figure

여기서,

A = K s λ 2 σ G t G r / (L r 4), τ = 2 r / C

(2)

y(t)는 수신기 출력 신호, f는 송신주파수, p(t−τ)는 τ시간 지연된 송신신호, f_d는 표적의 도플러, K_s는 시스템 상수, λ는 송신파장, σ는 표적의 RCS(radar cross section), G_t는 안테나 조향을 고려한 위상성분을 포함한 송신 안테나 이득, G_r는 안테나 조향을 고려한 위상성분을 포함한 수신 안테나 이득, L은 이득 손실, r는 표적거리 및 C는 광속도이다. 식 (1)은 기저대역에서 수신기의 디지털 로우 데이터 출력을 모의한 것을 나타낸다. 표적 RCS는 swerling 표적 모델(swerling 0, 1, 3, 등)을 고려하였다. 잡음 신호는 수신기 잡음크기의 정규분포 잡음을 생성하였다. 지면 클러터 및 기상 클러터는 식 (1)의 신호 생성 모델에서 표적 RCS 부분(σ)을 지면클러터 패치 면적 및 공간클러터 부피를 고려한 클러터 RCS로 바꾸어 표현한 클러터 생성 모델을 사용하여 모의 생성하였다. 잡음 재머는 잡음 신호 모델에 잡음 재머 방향과 안테나 지향에 따른 G_r을 적용하여 생성하였다. 기만재머는 식 (3)의 거리기만(RGPO) 재머와 식 (4)의 속도기만(VGPO) 재머와 같은 기만재머 생성 모델을 사용하였다.

y (t) = A exp (− j 2 π f τ) exp (j 2 π f d t) p (t − τ (t))

(3)

y (t) = A exp (− j 2 π f τ) exp (j 2 π f d (t) t) p (t − τ)

(4)

식 (3)에서 τ(t)는 시간에 따른 거리기만 함수이며, 식 (4)에서 f_d(t)는 시간에 따른 속도기만 함수이다^[10].

그림 5는 RESG 장치 제어 SW GUI 화면을 나타낸다. 그림 5에서 보듯이 플랫폼 및 표적의 기동시나리오와 클러터 및 잡음재머, 기만재머 등의 외부환경을 설정할 수 있고, 시나리오 실행을 제어할 수 있다. GUI 제어로 RESG가 레이다 처리장치의 안테나 및 송수신기 제어 신호를 받아서 레이다 반사신호 및 EGI 모의 데이터를 레이다 처리장치 및 외부연동모의기에 제공한다. 그러면 레이다 처리장치는 레이다 반사신호 모의 데이터를 처리하여 표적 탐지/추적 및 지상영상형성, 해상모드 처리결과를 외부연동모의기(MC)에 보고하여 MFD 장치 등에 처리결과를 전시한다. 구현한 SILS 시스템은 이러한 전투기 레이다의 실제 궤환적(feedback) 동작을 그대로 모의할 수 있어서 전투기 레이다의 능동적인(dynamical) 표적 탐지/추적 동작의 기능/성능을 확인할 수 있다. 또한 실측 데이터 및 다년간의 검증에 기반한 신뢰성 있는 연구 결과들을^{[1]~[3],[8]~[10],[12]} 반영하여 실제 환경을 최대한 모사하였기에 구현한 SILS 시스템으로 예정한 시나리오의 비행 시험 결과를 신뢰성 있게 예측할 수 있고, 전투기 레이다 SW 개발의 속도와 신뢰성을 향상시킨다. 그림 6은 RESG 장치 제어 SW GUI를 사용하여 생성한 플랫폼과 표적의 기동 시나리오의 예들을 보여준다. 그림 6에서 아래쪽 삼각형은 플랫폼은 나타내고, 위쪽 삼각형들은 표적을 나타내며, 삼각형들에 연결된 굴곡진 경로 선은 비행경로를 나타낸다. 그림 6에서 보듯이 공대공 표적과 전투기의 기동과 공대지 표적의 기동 등을 비행시험 시나리오처럼 모의할 수 있다.

그림 5. | Fig. 5. RESG 장치 제어 SW GUI 화면 | The GUI display of the RESG control SW.

Download Original Figure

그림 6. | Fig. 6. 공대공(좌)과 공대지(우)의 시나리오 모의 예 | Examples of scenario simulations of air-to-air (left) and air-to-ground (right).

Download Original Figure

시험데이터 분석장치는 SILS 시스템으로 시험하면서 저장한 시험 데이터 및 로깅 데이터를 분석할 수 있는 장치이다. 또한 전투기 레이다의 비행시험을 하였을 때 실제 획득할 수 있는 로깅 데이터들을 분석할 수 있는 장치이다. 실제 비행시험 데이터 저장 결과를 분석할 수 있도록 저장 데이터의 구조와 형식을 실제 장비의 레이다 SW와 SILS 장비의 레이다 SW에서 동일하게 하여 구현한 시험데이터 분석장치의 활용성을 높였다. 물론 SILS 시스템 운영을 통해 비행시험 시나리오로 모의시험을 할 수 있기 때문에 동일한 형식의 데이터를 얻을 수 있고, 그 데이터로 비행시험에서의 전투기 레이다의 기능/성능을 분석을 통해 미리 예측할 수 있다. 그림 7은 시험데이터 분석장치 내의 시험데이터 분석 SW GUI 화면을 나타낸다. 분석 SW는 크게 신호처리, 데이터처리 및 통제제어의 3가지 분야의 로깅 시험데이터를 분석할 수 있다. 각 분야별로 세부 분석이 가능하여 레이다 처리장치 및 SW 개발의 속도와 신뢰성을 향상시킨다.

그림 7. | Fig. 7. 시험데이터 분석 SW GUI 화면 | The GUI display of the test data analysis SW.

Download Original Figure

그림 8은 구현한 SILS 시스템의 하드웨어 장비 구성 및 연결을 보여준다. 그림 8(a)는 레이다 시스템의 실제 하드웨어 장치 간의 하위레벨의(하드웨어적인) 연결을 모두 이더넷으로 대체하고, 상위레벨의(소프트웨어적인) 송수신 연동 프로토콜은 실제 장치 간의 연동과 동일하게 구현한 SILS 시스템을 나타낸다. 그림 8(a)에서 레이다 시스템의 구성 품을 모의장치(가상 레이다 처리장치, 외부연동모의기, 레이다환경신호 모의장치 등)들로 구성한 것을 볼 수 있다. 그리고 시험데이터 저장장치와 분석장치를 볼 수 있다. 그림 8(a)에서 가상 레이다 처리장치 위에 실제 레이다 처리장치를 하나 더 구성한 것은 가상 레이다 처리장치 대신에 실제 레이다 처리장치를 이더넷으로 연결 구성하여 시험할 수도 있음을 나타낸 것이다. 그림 8과 같이 계층적으로 상위레벨과 하위레벨의 장치 간의 연결을 설계하여 SILS 시스템을 구성하면 여러 전투기 플랫폼에 범용적으로 사용할 수 있는 SILS 시스템을 구성할 수 있다(전투기 플랫폼이 바뀌면 SILS 시스템의 하드웨어는 유지할 수 있고, 내부 소프트웨어는 다소 변경되어야 할 것이다). 그리고 하위레벨의 장치 간 연결에 대한 구현을 없애고 상위레벨에서 레이다 시스템의 기능/성능에 대한 설계/개발에 집중할 수 있다. 구현한 SILS 시스템에서는 레이다 처리장치와 외부장치와의 이더넷 기반 연결을 위해서 레이다 처리장치 내에서 외부인터페이스 및 제어 신호 생성을 담당하는 하드웨어 보드를 SW 모듈로 모의하여 이더넷 연결로 대체되도록 하였다. 그림 8(b)는 외부연동모의기와 레이다환경신호 모의장치에 1553B, ARNIC-818 및 광 인터페이스 등으로 연결 가능하도록 인터페이스 카드를 장착하고, 외부연동모의기와 레이다환경신호 모의장치가 하위레벨의 장치 간의 연결까지도 모의하도록 하여 실제 레이다 처리장치의 하위레벨의 장치간의 연결까지도 기능/성능 시험이 가능하도록 구성한 SILS 시스템이다. 이렇게 하면 실제 외부장치(MC, MFD, EGI 등)와 실제 안테나 및 송수신기를 연결하지 않고, SILS 장비만으로 하드웨어적 인터페이스를 포함한 실제 레이다 처리장치의 기능/성능을 확인할 수 있다.

그림 8. | Fig. 8. SILS 시스템의 하드웨어 장비 구성 및 연결 | Configuration and connection of hardware equipments in the SILS system.

Download Original Figure

Ⅲ. SILS 시스템을 이용한 개발 및 모의시험

구현한 SILS 시스템은 개발시험, 점검시험 및 평가시험의 3가지 분류의 시험을 수행할 수 있다. 개발시험은 알고리즘 개발과 SW 구현 및 SW 모듈별 단위 시험을 목적하는 것으로 SILS 시스템이 효율적인 개발 환경을 제공한다. 점검시험은 레이다 처리장치 등의 장비를 점검하는 것으로 SILS 시스템이 로깅정보들을 분석하여 장비들의 BIT(built-in test) 정보를 확인할 수 있도록 한 것이다. 평가시험은 레이다 처리장치를 중심으로 개발된 레이다 시스템의 기능과 성능을 평가하는 시험으로 SILS 시스템은 평가 시험을 위한 실제적인 레이다 환경 모의 및 다양한 전투기 기동 모의가 가능한 시험 시나리오를 생성할 수 있어야 한다. 그리고 3가지 분류의 시험들을 분석할 수 있는 시험결과 분석장치는 반드시 필요하다. 이번 절에서는 구현한 SILS 시스템으로 수행한 개발시험과 평가시험의 예를 보이고 구현한 SILS 시스템의 타당성과 유용성을 확인한다.

그림 9는 플랫폼과 표적의 기동 환경에서 레이다 처리장치 내부에서 사용하는 EGI 정보의 시간 지연이 추적 성능에 미치는 영향을 확인하고, 관련한 알고리즘 추가 필요성을 확인하는 개발시험을 위한 시험 시나리오를 나타낸다. 시험 시나리오를 상세히 확인할 수 있게 시험데이터 분석장치의 분석 SW를 이용하여 나타내었다. 그림 10은 시험 중 MFD 화면 및 시험결과 분석화면을 나타낸다. 이 개발시험에서 확인한 것은 2가지이다. 첫 번째는 실제 빔 조향 때의 플랫폼의 EGI 정보와 레이다 처리장치 내의 표적 추적 필터에서 사용한 플랫폼의 EGI 정보와의 시간 지연이 20 ms 이상이 나면 플랫폼 기동 조건에서 표적 추적 필터의 예측 오차가 커져서 추적을 유지 못한다는 것이다. 두 번째는 레이다 처리장치 내에서 빔 조향 정보 형성 때에 사용한 플랫폼의 EGI 정보와 실제 빔 조향 때의 플랫폼의 EGI 정보와의 시간 지연이 100 ms 이하이면 표적을 놓치지 않을 정도로 제대로 표적을 향해 빔 조향이 되었다. 이런 분석 결과로부터 데이터처리 및 신호처리에 사용되는 플랫폼 기동정보의 시간 지연이 어느 정보 범위까지 최대한 허용될 수 있는지를 확인할 수 있다. 그래서 플랫폼 기동정보가 허용되는 지연 시간 범위 안에서 사용될 수 있도록 레이다 시스템을 구현해야 함을 확인할 수 있다. 그리고 허용되는 지연 시간 범위 안에서 플랫폼 기동정보를 사용하도록 구현하기 어렵다면 시간 지연에 대응하기 위한 처리 알고리즘이 필요함을 확인할 수 있다. 만약 이런 시간 지연에 대응하는 알고리즘을 설계/구현하였다면 그 효용성을 구현한 SILS 시스템으로 확인할 수 있을 것이다.

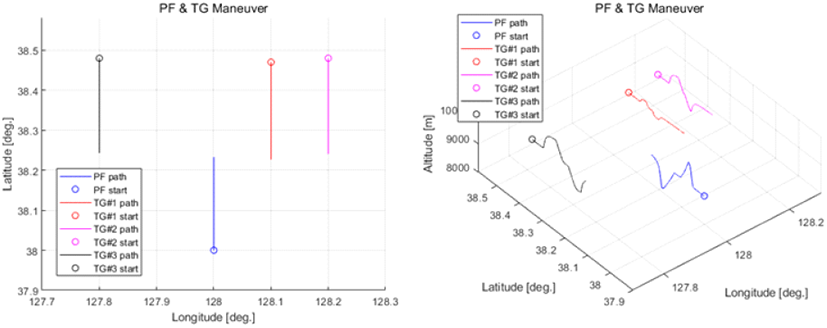

그림 9. | Fig. 9. 시험 시나리오 1 | The test scenario 1.

Download Original Figure

그림 10. | Fig. 10. 시험 시나리오 1의 모의시험에 의한 MFD(좌) 및 시험결과 분석(우) 화면 | Displays of MFD (left) and test analysis (right) for simulation test of the test scenario 1.

Download Original Figure

그림 11은 공대지 비행시험을 통해 획득한 RBGM과 GMTI(ground moving target indication) 모드의 비행시험 로깅 로우 데이터를 구현한 SILS 시스템을 이용해서 레이다 처리장치의 디지털 로우 데이터로 입력해 시험한 개발시험의 결과 예를 보여준다. 레이다 처리장치 내의 신호처리 및 데이터처리의 알고리즘 및 파라메타 수정의 효과를 실제 비행시험 로깅 데이터를 입력하여 그 결과의 MFD 화면으로 확인한 것을 나타낸 것이다. 이렇게 실증 데이터로 기능/성능의 개선 및 개발 효과를 용이하고 효과적으로 확인할 수 있다.

그림 11. | Fig. 11. 비행시험 로깅 데이터를 사용한 공대지 RBGM(좌)과 GMTI(우) 모드의 개발시험 중 MFD 전시화면 | Display of MFD while testing for developing air-to-ground RBGM (left) and GMTI (right) modes using the flight-test logging data.

Download Original Figure

그림 12는 RBGM 및 DBS 모드 기능/성능을 검증하는 검증시험을 위한 시험 시나리오를 나타낸다. 시험 시나리오를 상세히 확인할 수 있게 시험데이터 분석장치의 분석 SW를 이용하여 나타내었다. 그림 13은 RBGM 및 DBS 모드 기능/성능 검증시험 중 MFD 전시화면 및 시험결과 분석 내용을 나타낸다. 그림 13의 좌측 그림에서 보듯이 형성된 RBGM 영상이 그림 12의 지면 위의 표적 위치를 잘 표현하여 모드의 기능이 잘 동작함을 확인할 수 있다. 그림 13의 좌측 RBGM 영상 내에 작은 사각형으로 표현된 영역을 DBS 영상형성 기능으로 형성한 영상이 그림 13의 우측 DBS 영상이다. 그림 13의 우측 DBS 영상에서 방위해상도가 크게 향상된 것을 확인할 수 있고(DBS 영상이 RBGM 영상보다 방위방향 해상도가 높게, RBGM의 일부 영역이 DBS 영상으로 제대로 표현되어 형성됨을 확인할 수 있음), DBS 모드 기능/성능 검증을 시험데이터 분석장치의 분석 SW를 이용하여 상세히 확인할 수 있다.

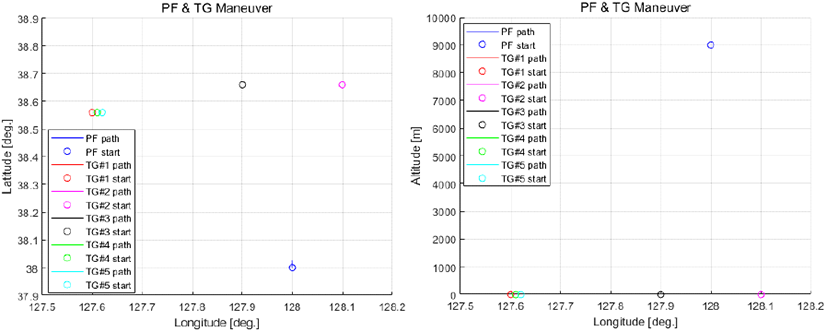

그림 12. | Fig. 12. 시험 시나리오 2 | The test scenario 2.

Download Original Figure

그림 13. | Fig. 13. RBGM(좌)과 DBS(우) 모드 기능/성능 검증시험 중 MFD 화면 | MFD while testing function and performance of RBGM (left) and DBS (right) modes.

Download Original Figure

Ⅳ. 결 론

전투기 레이다 시스템의 설계 및 레이다 처리/제어 알고리즘과 SW 개발에 유용하게 사용할 수 있고, 전투기 레이다의 기능과 성능을 시험 및 확인, 분석할 수 있는 SILS 시스템을 구현하였다. 그리고 구현한 SILS 시스템을 이용한 시험들의 예들을 통해 구현한 SILS 시스템의 타당성과 유용성을 보였다. 구현한 SILS 시스템은 새로운 기능과 향상된 알고리즘을 개발하는 레이다 성능 향상을 위한 개발도구로서, 레이다 시스템 차원에서 기능/성능을 확인하는 데에 활용될 수 있다. 그리고 전투기 레이다 시스템의 점검 장비로도 변경 활용 가능하다.

구현한 SILS 시스템의 연구 내용은 새로운 플랫폼에서의 항공기 레이다 개발에 재활용될 수 있고, 새로운 플랫폼 항공기 레이다 개발의 속도와 개발 안정성, 신뢰성을 높여 새로운 플랫폼 항공기 레이다 개발의 시도에 대한 위험성과 부담을 완화시킬 수 있을 것이다.
