Ku-대역 50 W급 GaN HEMT 내부 정합 전력증폭기
김세일, 이민표, 홍성준, 임준수, 김동욱†
Ku-Band 50-W GaN HEMT Internally-Matched Power Amplifier
Seil Kim, Min-Pyo Lee, Sung-June Hong, Jun-Su Lim, Dong-Wook Kim†
Department of Radio & Information Communications Engineering, Chungnam National University
© Copyright 2019 The Korean Institute of Electromagnetic Engineering and Science. This is an Open-Access article distributed under the terms of the
Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/4.0/) which permits
unrestricted non-commercial use, distribution, and reproduction in any
medium, provided the original work is properly cited.
Received: Nov 12, 2018; Revised: Dec 14, 2018; Accepted: Dec 25, 2018
Published Online: Jan 31, 2019
요약
본 논문에서는 Wolfspeed社의 CGHV1J070D GaN HEMT를 사용하여 Ku-대역에서 동작하는 50 W급 내부 정합 전력증폭기를 설계하고 제작하였다. 전력 트랜지스터를 구성하는 단위 트랜지스터 셀의 출력 신호 간 크기와 위상을 맞추기 위해 슬릿과 비대칭 T-junction을 입출력 정합회로에 사용하였다. 비유전율이 40과 9.8인 두 종류의 박막 기판을 사용하여 제작된 내부 정합 전력증폭기는 펄스 주기 330 μs, 듀티 6 %의 펄스 모드 조건에서 전력 성능이 측정되었으며, 16.2～16.8 GHz에서 50～73 W의 포화 출력 전력과 35.4～46.4 %의 드레인 효율, 4.5～6.5 dB의 전력 이득을 보였다.
Abstract
In this paper, a Ku-band 50-W internally-matched power amplifier is designed and fabricated using a CGHV1J070D GaN HEMT from Wolfspeed. To obtain the same magnitudes and phases for the output signals of the unit transistor cells, which constitute a power transistor, a slit pattern and an asymmetric T-junction are used in the input and output matching circuits. The internally-matched power amplifier is fabricated on two different thin-film substrates with relative dielectric constants of 40 and 9.8, respectively, and is measured under pulsed conditions with a pulse period of 330 μs and a duty cycle of 6%. The measured results show a maximum output power of 50~73 W, a drain efficiency of 35.4~46.4%, and a power gain of 4.5~6.5 dB from 16.2 to 16.8 GHz.
Keywords: GaN; HEMT; Power Amplifier; Internally-Matched; Ku-Band
Ⅰ. 서 론
최근의 레이다 시스템은 높은 출력을 내기 위해 고출력의 고체전자소자 전력증폭기(solid state power amplifier: SSPA)를 주로 사용하고 있다[1]. SSPA에 사용되는 여러 반도체 소자들 중에서 큰 항복 전압과 높은 전자 이동 속도, 그리고 우수한 열 전도도를 가지면서 초고주파 영역에서도 큰 출력 전력과 우수한 효율 특성을 가지는 GaN HEMT가 각광을 받고 있으며, 이를 이용한 고출력 전력증폭기 연구 또한 활발하게 진행되어 왔다[2],[3].
본 논문에서는 Wolfspeed社의 CGHV1J070D GaN HEMT와 박막공정을 사용하여 Ku-대역 내부 정합 전력증폭기를 설계 및 제작하였으며, 전력 트랜지스터를 구성하는 각각의 단위 트랜지스터 셀 사이의 신호 크기와 위상을 동일하게 유지하기 위해 슬릿 구조와 비대칭 전력합성 T-junction 구조를 활용하였다.
Ⅱ. 전력증폭기 설계
2-1 전력증폭기 소자 선정
본 논문에서 사용된 GaN HEMT 소자는 Wolfspeed社의 CGHV1J070D로 열 전도도가 높은 SiC 기판에 0.25 μm 공정으로 제작되었으며, 800μm×4,800μm의 크기, 18 GHz까지의 동작 주파수, 트랜지스터 기준 70 W의 높은 포화 출력 전력을 갖는 소자로 Ku-대역에서 50 W 이상의 출력 전력을 얻기 위해 선정되었다. 그림 1은 칩의 실제 사진이며, 소자의 제원을 표 1에 나타내었다[4].
표 1. | Table 1.
CGHV1J070D 소자 제원 | Device specifications of CGHV1J070D.
|
Parameters |
Specifications |
|
Operating frequency |
10 MHz～18 GHz |
|
Saturated output power |
70 W |
|
Power-added efficiency |
60 % @ 10 GHz |
|
Small signal gain |
17 dB @ 10 GHz |
|
Operation voltage |
40 V |
|
Size |
800 μm×4,800 μm |
Download Excel Table
2-2 전력증폭기 소자 분석

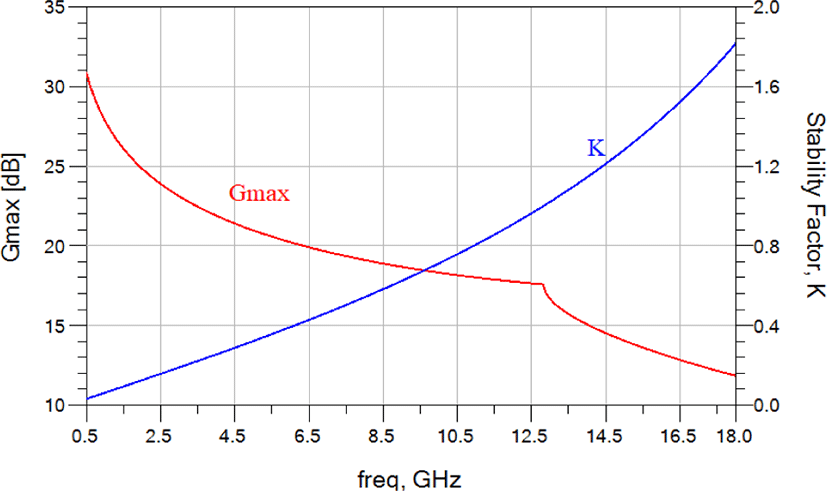

Keysight社의 ADS를 통해 CGHV1J070D의 모델을 분석하고, 소스-풀 및 로드-풀 시뮬레이션을 수행하였다. 소자는 Vds=40 V, Ids=400 mA 조건에서 시뮬레이션을 진행하였으며 그림 2에 최대 가용 이득과 안정도 지수 k 값을 나타내었다. 시뮬레이션 결과, 16.5 GHz에서 12.8 dB의 최대 가용 이득과 12.9 GHz부터 1 이상의 안정도 지수 k를 보였다.

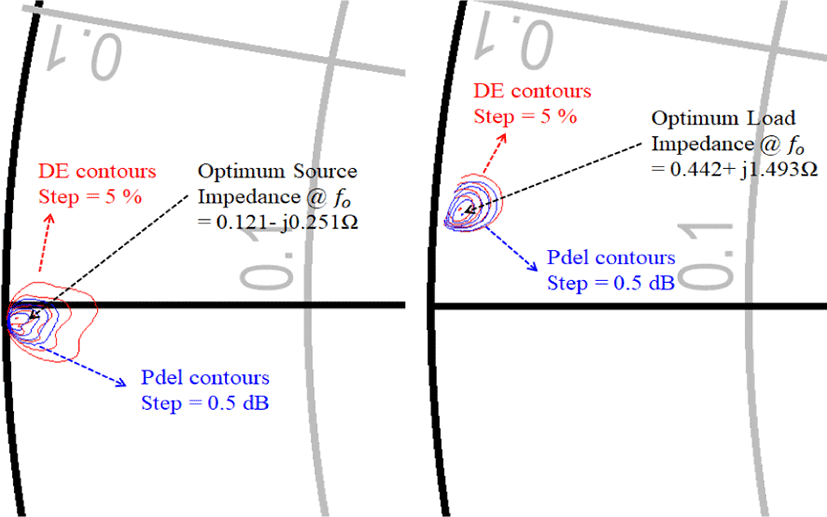

그림 3은 드레인 효율(DE)과 출력 전력(Pdel)의 등고선도를 보여주고 있으며, 16.5 GHz에서 최대 65 W의 최대 출력 전력과 51 %의 효율을 보였다. Wolfspeed社의 r7 모델에 대해 소스-풀과 로드-풀 시뮬레이션을 통해 추출한 최적 임피던스는 16.5 GHz에서 각각 ZS=0.120-j0.251 Ω, ZL=0.442+j1.493 Ω의 낮은 임피던스 값을 보였다.
2-3 입출력 정합회로 설계
제작에 사용된 트랜지스터의 최적 정합 임피던스는 매우 작은 값을 가지기 때문에 대역폭을 확보하고 정합 회로의 크기를 줄이기 위해 40과 9.8의 비유전율을 갖는 티탄산염과 알루미나 재질의 기판을 사용하여 입출력 회로를 설계하였다.

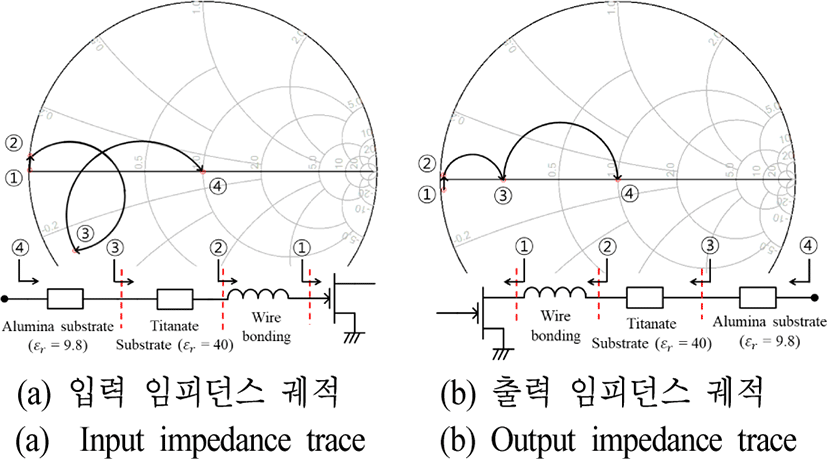

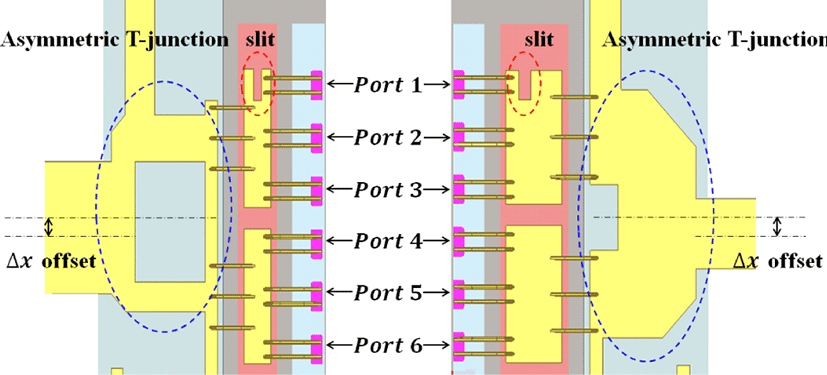

높은 출력을 내는 증폭기를 설계하기 위해선 전력 트랜지스터를 구성하는 각각의 단위 트랜지스터 셀들이 동일한 최적 임피던스를 부하로 가지도록 입출력 정합 회로를 설계하여야 한다. 따라서 단위 트랜지스터 셀의 출력 신호가 동일한 크기와 위상을 가지도록 정합 회로를 설계하였다. 포트 1～3에서 정합 회로를 들여다 볼 때 같은 임피던스를 갖도록 선로에 슬릿를 주고, 포트 1～3과 포트 4～6을 서로 맞추기 위해 비대칭 구조를 적용하였다[5]. 입출력 정합 회로 모두 최외각에 위치한 트랜지스터 셀(포트 1～3) 간의 임피던스를 맞추기 위해 짧은 선로 길이와 슬릿을 티탄산염 기판에 형성하였다. 알루미나 기판에서는 선로의 폭과 길이, T-junction의 중심 위치를 조절하여 크기와 위상을 맞추었다. 그림 4는 슬릿과 비대칭 T-junction을 적용된 정합 회로를 보여주고 있으며, 최종 설계된 정합 회로의 임피던스 궤적을 그림 5에 나타내었다.
그림 4. | Fig. 4.
슬릿과 비대칭 T-junction이 적용된 정합 회로 | Matching circuit with a slit and an asymmetric T-junction.
Download Original Figure
Ⅲ. 전력증폭기 제작 및 측정
3-1 전력증폭기 제작

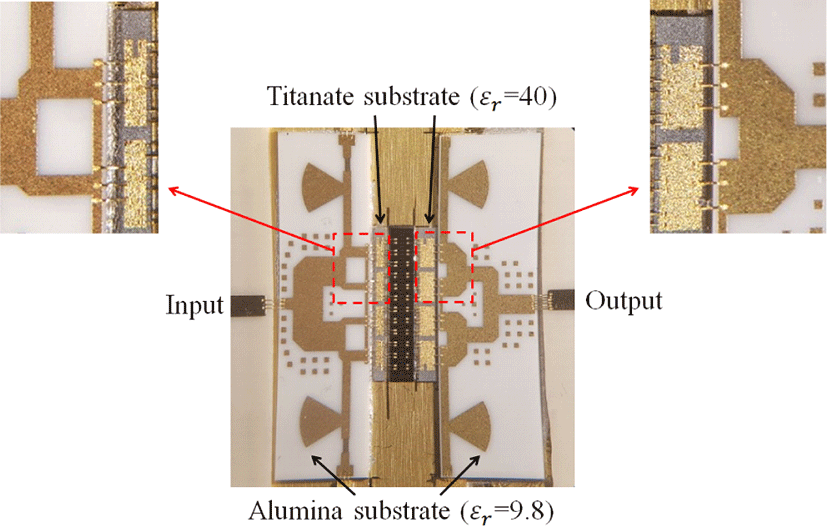

전력증폭기의 방열을 위해 제작된 CuW 재질의 캐리어 에 GaN HEMT 칩과 2종의 박막기판에 제작된 입출력 정합회로를 AnSn(80/20) 유테틱(eutectic) 공정을 사용하여 부착하였으며, 1 mil 웻지(wedge) 와이어 본딩으로 칩과 정합 회로, 외부 PCB를 연결하였다. 그림 6은 제작된 전력증폭기의 사진을 보여주고 있다.
3-2 전력증폭기 측정

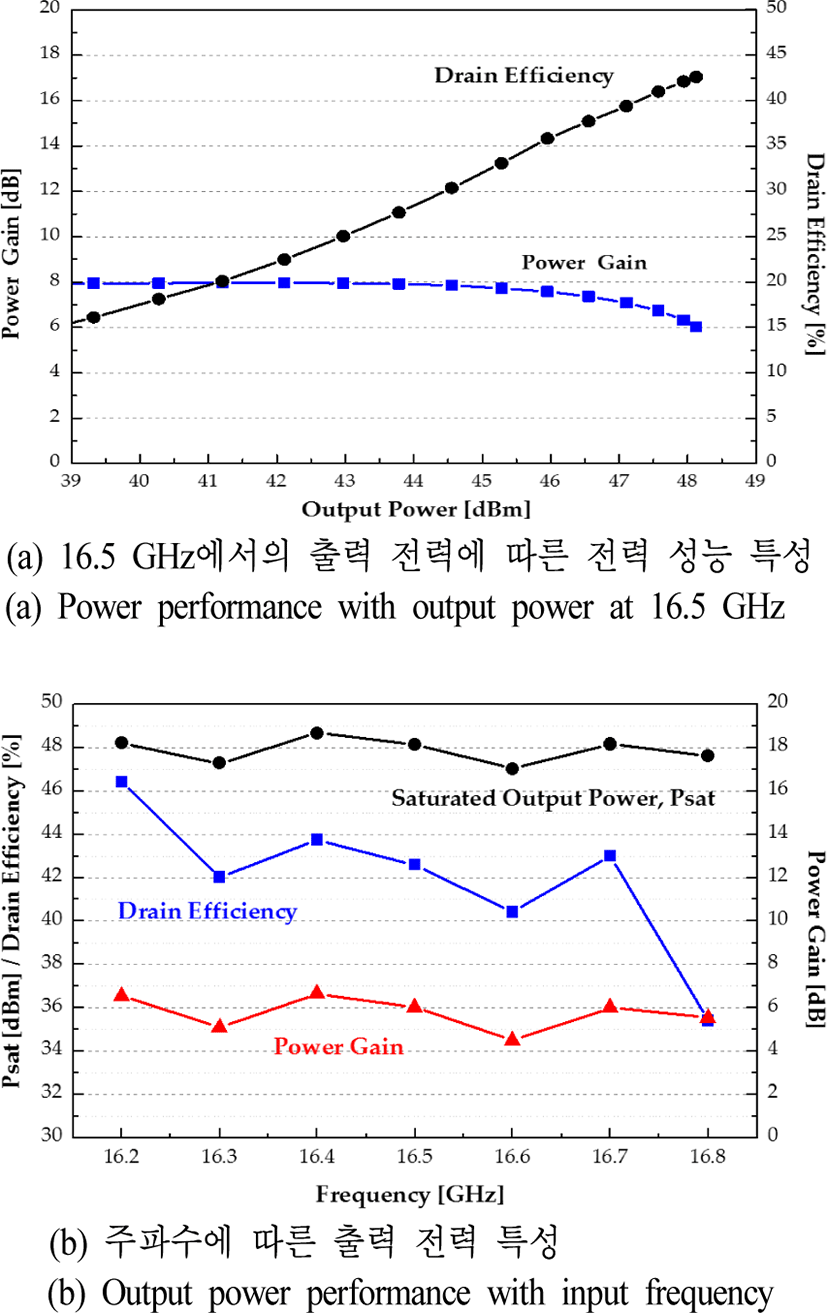

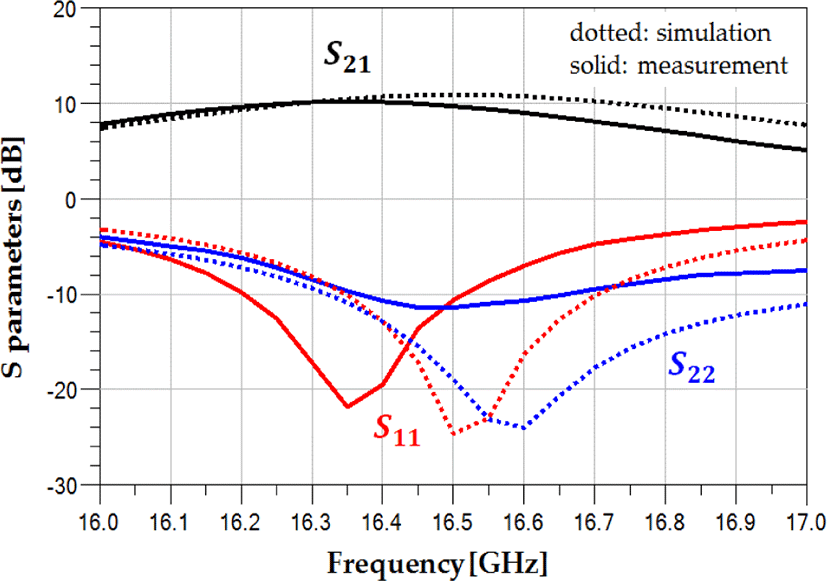

제작된 전력증폭기는 드레인 전압 40 V, 바이어스 전류 400 mA 조건에서 측정되었다. 그림 7은 제작된 전력증폭기의 S-파라미터 측정 결과(실선)와 시뮬레이션 결과 (점선)를 비교하였다. 16.2～16.8 GHz에서 측정된 소신호 이득(S21)은 7.2 dB 이상으로 측정되었으나, 입력 반사손실의 주파수 하향 이동으로 인해 시뮬레이션 결과와 비교할 때 최대 2 dB 감소한 모습을 보였다. 16.2～16.8 GHz에서 측정된 전력증폭기의 출력 전력 특성을 그림 8에 나타내었다. 측정에 사용된 커넥터와 외부 PCB의 손실은 제외하였다. 그림 8(a)는 16.5 GHz에서 측정된 전력 특성으로 출력 전력에 따른 전력 이득과 드레인 효율을 보여준다. 출력 전력은 48.1 dBm(64.5 W)으로 이때의 전력이득과 드레인 효율은 각각 6.0 dB와 42.6 %의 값을 보였다. 그림 8(b)는 주기 330 μs, 듀티 사이클 6 %를 갖는 펄스 입력 조건일 때 16.2～16.8 GHz에서 측정된 포화 출력 전 력, 드레인 효율 및 전력 이득을 보여주고 있다. 측정 결과, 50～73 W의 출력 전력을 보였으며, 이때 드레인 효율은 35.4～46.4 %를 보였고, 포화 출력 조건에서 4.5～6.5 dB의 전력 이득을 얻었다.
그림 7. | Fig. 7.
S-파라미터 측정 및 시뮬레이션 결과(실선: 측정, 점선: 시뮬레이션) | Measured and simulated S-parameter results(solid line: measurement, dotted line: simulation).
Download Original Figure
그림 8. | Fig. 8.
제작된 전력증폭기의 측정된 출력 전력 특성 | Measured output power performance of the fabricated power amplifier.
Download Original Figure
Ⅳ. 결 론
본 논문에서는 Wolfspeed社의 CGHV1J070D를 사용하여 Ku-대역에서 동작하는 50 W급 내부 정합 전력증폭기를 설계 및 제작하였다. 전력 트랜지스터의 단위 트랜지스터 셀 간 출력 신호의 크기와 위상을 동일하게 유지하기 위해 슬릿과 비대칭 T-junction 구조를 입출력 정합 회로에 적용하였다. 제작된 전력증폭기는 주기 330 μs, 듀티 6 %를 갖는 펄스 입력 전력 조건일 때 16.2～16.8 GHz에서 50～73 W의 출력 전력, 35.4～46.4 %의 드레인 효율, 4.5 dB 이상의 전력 이득 특성을 보였다. 제작된 전력증폭기는 높은 출력을 요구하는 Ku-대역의 레이다 시스템 및 다양한 응용 시스템에 활용될 수 있을 것으로 기대된다.
