5G 단말용 28 GHz 배열안테나의 안테나 타입별 성능 비교 연구

김선률, 홍영택, 방지훈, 최재훈^†

Performance Comparison of 28 GHz Array Antennas for 5G Mobile Devices

Sun-Ryul Kim, Young-Taek Hong, Ji-Hoon Bang, Jae-Hoon Choi^†

한양대학교 전자컴퓨터통신공학과

Department of Electronics and Computer Engineering, Hanyang University

^†Corresponding Author : Jae-Hoon Choi (e-mail: choijh@hanyang.ac.kr)

© Copyright 2019 The Korean Institute of Electromagnetic Engineering and Science. This is an Open-Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/4.0/) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.

Received: Nov 09, 2018; Revised: Jan 02, 2019; Accepted: Jan 11, 2019

Published Online: Jan 31, 2019

요약

본 논문에서는 다이폴, 슬롯, 패치 세 가지 기본타입 안테나 소자를 이용하여 28 GHz 5G 단말용 배열안테나를 설계하고 성능을 비교 분석하였다. 안테나 소자 간 격리도는 S₂₁을 기준으로 비교하였으며, 다이폴, 슬롯, 패치 타입이 각각 −13.76 dB, −16.88 dB, −11.47 dB로 슬롯 타입 안테나가 가장 높은 격리도 특성을 갖는다. 또한 빔 커버리지 성능 비교를 위하여 배열안테나의 빔 폭, 최대 빔 조향 각도 등의 성능을 분석하였다. 최대 빔 조향 각도는 슬롯 타입이 63°로 가장 넓고, 패치 타입이 36°로 가장 좁은 조향 특성을 가진다. 실제 단말기 사용 환경에서의 안테나 성능을 확인하기 위해서 단말기가 talk mode와 data mode에서 동작할 때의 특성을 시뮬레이션을 통해 분석하였다. 비교 분석 결과, 28 GHz 5G 단말용 배열안테나 소자로 슬롯 타입 배열안테나가 가장 적합한 것을 확인하였다.

Abstract

In this paper, three types of array antennas for 5G mobile devices operating at 28 GHz were designed, and their performances were compared. The isolation between antenna elements was compared based on S₂₁. The S₂₁ of dipole, slot, and patch type are −13.76 dB, −16.88 dB, and −11.47 dB, respectively, with the slot-type antenna having the highest isolation. In order to compare the beam coverage performance, several characteristics such as beam width and maximum beam steering angle were analyzed. The analysis shows that the slot type has the widest steering angle of 63° while the patch type has narrowest with 36°. In addition, to verify the performance of the antennas in the actual usage environment of the device, antenna characteristics in talk mode and data mode were analyzed through simulation. The results confirmed that the slot-type array antenna is the most suitable array antenna element for 28 GHz 5G mobile devices.

Keywords: mmWave; 5G Device; Beam Steering; Beam Coverage

Ⅰ. 서 론

최근 밀리미터파 5G 통신 기술의 상용화를 위한 연구가 전세계적으로 활발히 진행되고 있다^[1],[2]. 5G 이동통신 기술은 초광대역을 통한 빠른 데이터 전송속도뿐만 아니라, 고신뢰/초저지연 통신, 대량연결 등을 가능하게 하며 기존 4G 이동통신과 차별화되는 기술 진화를 목표로 삼고 있다^[3].

밀리미터파 대역 통신에서는 기존의 마이크로파 대역에서와는 달리 송수신 간의 높은 경로손실이 발생한다. 5G 밀리미터파 단말에서는 이를 보상해 주기 위하여 4G에서 사용하는 전방향성(omnidirectional) 안테나 대신 고이득의 배열안테나가 사용된다.

5G 밀리미터파 단말용 배열안테나 설계에서는 안테나의 이득, 대역폭뿐만 아니라, 안테나 소자 간 격리도, side-lobe level(SLL) 등의 안테나 성능이 추가적으로 고려되어야 한다. 그 중 가장 도전적으로 해결해야 할 과제 중 하나는 넓은 통신 커버리지를 확보하는 것이다^[4]. 넓은 통신 커버리지를 확보하기 위해서는 안테나의 빔 커버리지를 최대로 가져가는 것이 매우 중요하다. 최근 5G 단말용 배열안테나 설계에 관하여 fan-beam 패턴 및 빔 조향 기술을 사용한 연구가 진행되었다^[5]. Fan-beam 패턴이란 지향성 방사패턴의 일종으로 main-lobe의 빔폭이 한 면에 대해서는 매우 넓고, 다른 한 면에서는 매우 좁은 납작한 형태의 방사패턴을 의미한다. 배열안테나의 fan-beam 패턴과 빔 조향 기술을 이용하여 넓은 빔 커버리지를 확보할 수 있으며, 180°의 빔폭을 갖는 fan-beam 패턴과 ± 90°의 빔 조향 각도를 확보할 경우 배열안테나는 최대의 빔 커버리지를 가질 수 있다.

5G 단말용 배열안테나 설계에 대하여 국내외에서 다양한 연구가 수행되고 있으나, 안테나 타입별 성능 비교에 관한 연구는 미비한 상황이다. 최근 노치, 슬롯, 메쉬-그리드 패치의 세 가지 안테나 타입을 이용하여 5G 단말용 배열안테나를 설계하고, 실제 사용 환경에서 성능을 비교분석한 연구가 발표되었다^[4].

본 논문에서는 28 GHz 5G 단말용 1×8 배열안테나에 적용하기 위하여 세 가지 기본 타입(다이폴, 슬롯, 패치) 안테나의 성능을 비교 분석하였다. 각 안테나 타입별 반사손실, 방사패턴 등의 성능을 고려하여 단일안테나를 설계하고, 안테나 소자를 반 파장 간격으로 배열하여 5G 단말용 배열안테나를 설계하였다. 설계된 배열안테나들의 성능을 talk mode, data mode 등의 실제 사용 환경에서 비교분석하였다. 본 연구에서는 ANSYS사의 HFSS^[6]를 이용하여 안테나를 설계하였고, CST사의 CST Studio Suite^[7]를 사용하여 talk mode, data mode에서의 안테나 성능을 분석하였다.

Ⅱ. 단일안테나 설계

그림 1은 28 GHz 5G 단말용 배열안테나를 위한 세 가지 기본 타입 단일안테나의 구조를 나타낸다. 다이폴 안테나의 경우 Taconic RF-35 (ε_r = 3.5, tanδ=0.0018) 기판을 사용하였다. 최근 발표된 5G 단말용 배열안테나 설계에서 제안된 구조들을 바탕으로 기판의 윗면에는 급전선로와 하나의 폴이, 아랫면에는 그라운드와 나머지 하나의 폴을 갖는 구조로 다이폴 안테나를 설계하였다^[8]. 슬롯 안테나의 경우, Arlon AD430(ε_r = 4.3, tanδ=0.003) 기판을 사용하였고, 기판의 윗면에는 급전선로가 있고, 아랫면에는 슬롯을 포함하는 그라운드가 있는 구조로 설계하였다^[9]. 패치 안테나의 경우, 기판의 두께와 유전율이 안테나 성능에 미치는 영향을 고려하여 낮은 유전율의 Taconic TLY(ε_r = 2.2, tanδ = 0.0009) 기판을 사용하였고, 0.254 mm(10 mil)의 기판 두께로 다른 안테나보다 상대적으로 두꺼운 기판을 사용하였다. 일반적으로 사용되는 inset fed microstrip patch antenna 구조로 윗면에는 패치가, 아랫면에는 그라운드를 갖는 구조로 설계하였다.

그림 1. | Fig. 1. 28 GHz 5G 단말용 배열안테나를 위한 세 가지 형태의 안테나 소자의 기본 구조 | Basic structure of three types of antenna elements for array antennas for 28 GHz 5G mobile devices.

Download Original Figure

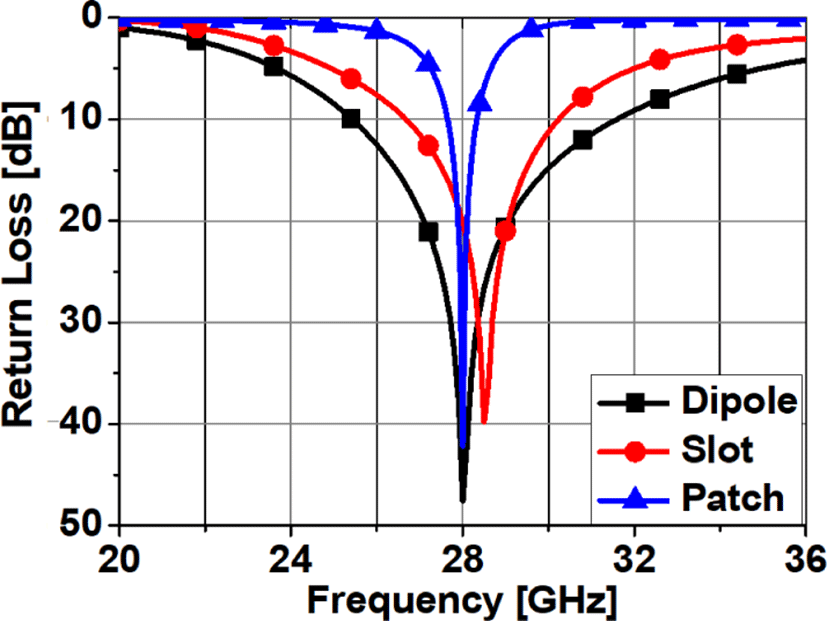

그림 2는 세 가지 타입 단일안테나의 반사손실을 나타낸다. 10 dB 반사손실 대역폭은 다이폴 안테나가 6.17 GHz (25.42～31.59 GHz)로 가장 넓은 동작대역폭을 갖는다.

그림 2. | Fig. 2. 다이폴, 슬롯, 패치 단일안테나의 반사손실 | Return loss of dipole, slot and patch antenna.

Download Original Figure

그림 3은 세 가지 단일안테나의 방사패턴을 나타낸다. 세 안테나의 최대 방사 방향 및 패턴의 형상을 고려하여 슬롯안테나는 급전선로가 90° 꺾인 구조를 가지도록 하였다. 안테나의 최대이득과 10 dB 반사손실 대역폭을 표 1에 정리하였다. 최근 국내에서는 28 GHz 주파수 대역 이용을 위하여 2.4 GHz(26.5～28.9 GHz) 대역폭을 할당하였다. 이와 비교했을 때 다이폴과 슬롯 타입 안테나의 10 dB 반사손실 대역폭은 할당된 대역 모두를 만족한다.

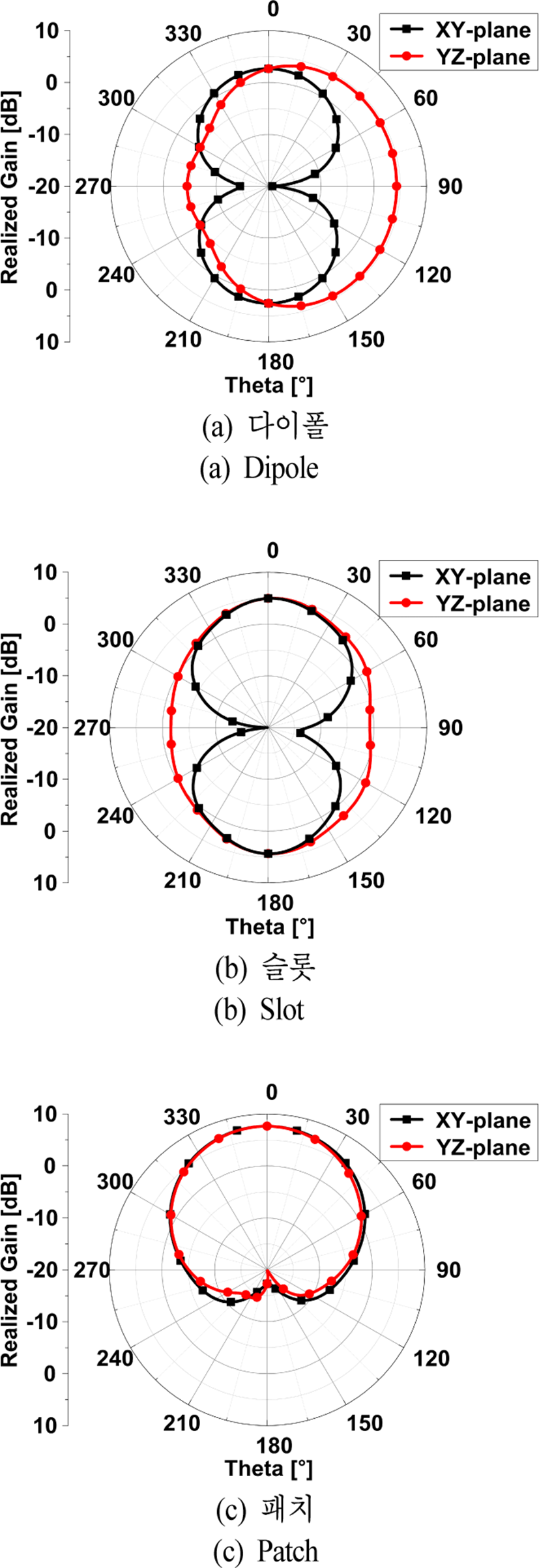

그림 3. | Fig. 3. 단일안테나의 방사패턴 | Radiation pattern of single antenna.

Download Original Figure

표 1. | Table 1. 다이폴, 슬롯, 패치 단일안테나의 특성 | Characteristics of dipole, slot and patch antennas.

	Dipole	Slot	Patch
Maximum gain [dBi]	5	5	8
10 dB return loss bandwidth [GHz]	6.17	3.56	0.68

Download Excel Table

Ⅲ. 배열안테나 설계

그림 4는 ‘Ⅱ. 단일안테나 설계’ 단계에서 설계한 세 가지 기본 타입 안테나를 0.5λ 간격으로 8개씩 배열하여 설계한 5G 단말용 배열안테나로써 각각의 구조와 기판, 변수들은 그림 1에 나타난 단일안테나와 동일하다. 기판 크기는 5G 단말기의 크기를 고려하여 130 mm×65 mm 로 하였으며, 기판의 상단부에 배열안테나를 배치하였다.^[10] 다이폴과 슬롯 안테나의 경우 fan-beam의 중심이 +z 방향에 위치할 수 있도록 하였고, 패치안테나의 경우 +z 방향으로 최대방사를 할 수 있도록 기판의 상단 끝부분이 90°꺾이도록 설계하였다^[11].

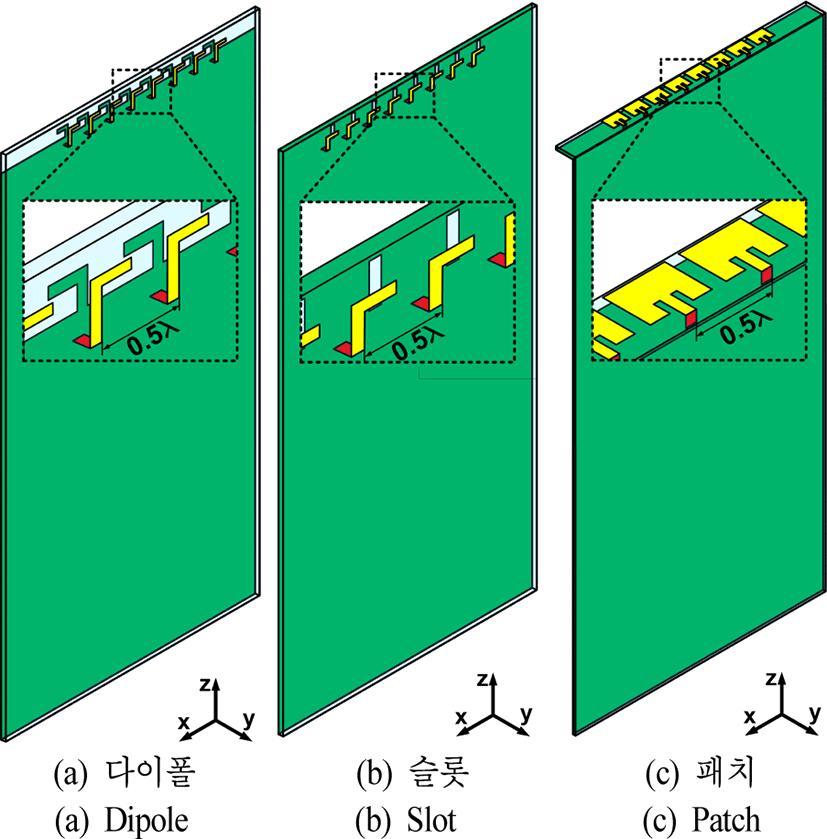

그림 4. | Fig. 4. 28 GHz 5G 단말용 배열안테나의 구조 | Design of array antennas for 28 GHz 5G mobile devices.

Download Original Figure

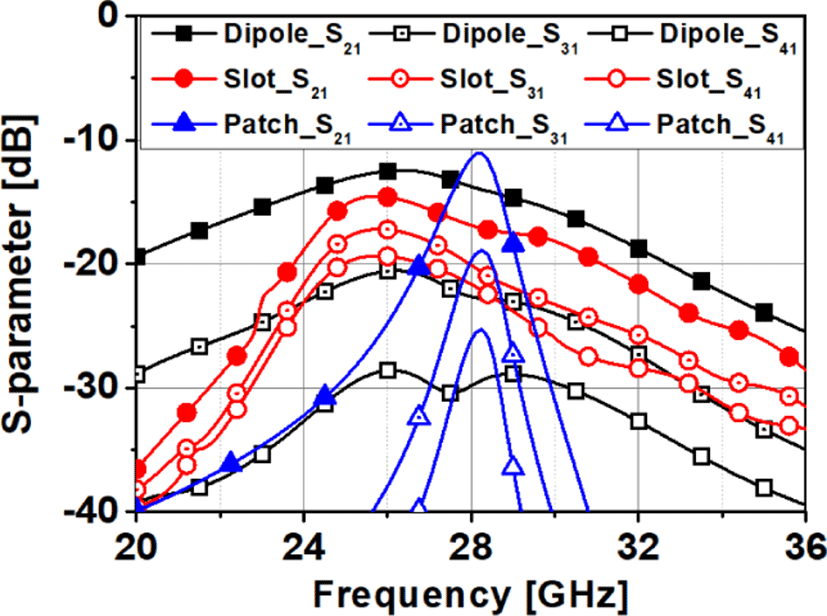

본 시뮬레이션에서는 제안된 배열안테나들의 격리도, 방사패턴, 빔 조향 성능을 비교하였다. 그림 5는 제안된 배열안테나들의 S₂₁, S₃₁, S₄₁로 각 안테나 소자 간의 격리 도 특성을 나타낸다.

그림 5. | Fig. 5. 다이폴, 슬롯, 패치 배열안테나의 S₂₁, S₃₁, S₄₁ | S₂₁, S₃₁ and S₄₁of dipole, slot amd patch array antennas.

Download Original Figure

격리도 특성이 나쁠 경우, 안테나에 급전된 신호가 인접한 안테나로 인가되어 전체 배열안테나의 효율을 감소시키고 원하는 방향으로 방사를 할 수 없게 된다. 28 GHz에서 패치 타입의 경우가 소자 간 간섭이 가장 크고, 슬롯 타입이 소자 간 간섭이 가장 작다. S₂₁의 경우 안테나 소자간 거리가 매우 인접하기 때문에 격리도 특성이 좋지 않지만, S₃₁, S₄₁은 안테나 간 거리가 상대적으로 멀기 때 문에 격리도 특성이 개선되는 것을 확인할 수 있다. 28 GHz에서 S₂₁, S₃₁, S₄₁ 모두 슬롯 안테나가 가장 좋은 성능을 갖는 것을 확인하였다.

그림 6은 각 타입 배열안테나의 방사패턴을 나타낸다. 다이폴과 슬롯 타입의 경우 yz 평면에서 넓은 fan-beam 패턴을 가지며, 패치 타입의 경우 상대적으로 좁은 fan-beam 패턴을 보인다.

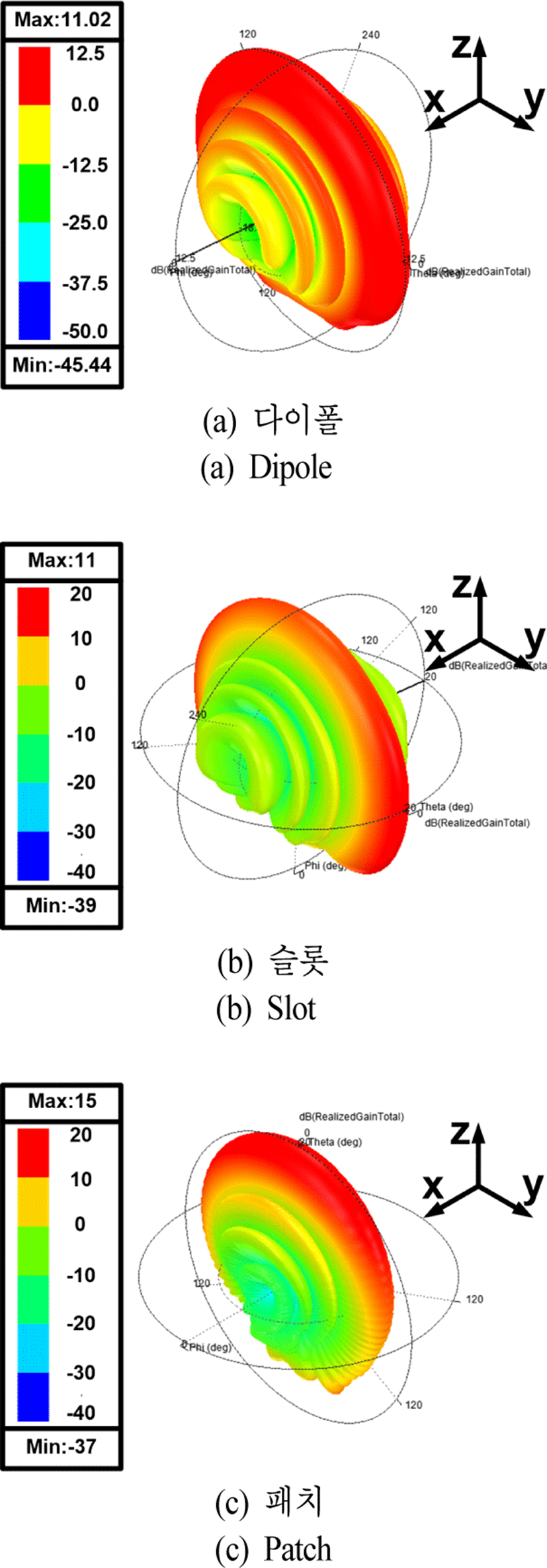

그림 6. | Fig. 6. 배열안테나의 방사패턴 | Radiation pattern of array antenna.

Download Original Figure

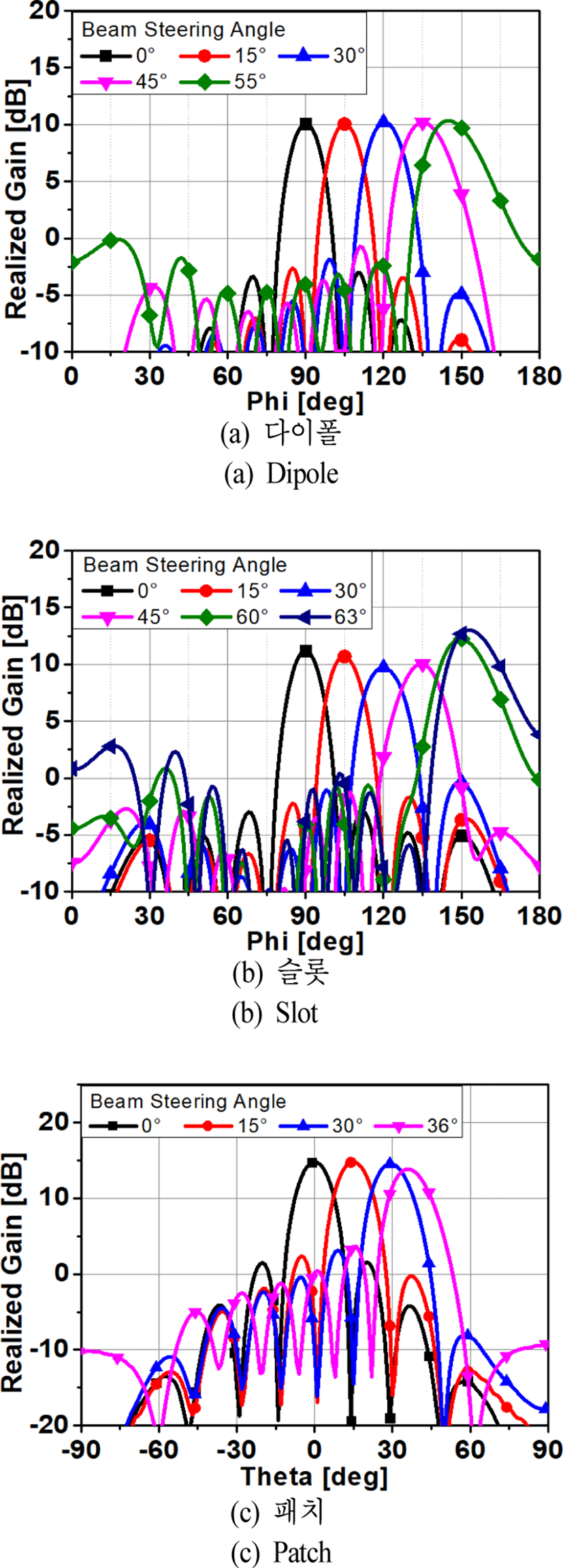

그림 7은 제안된 배열안테나의 빔 조향 성능을 각 타입별 최대이득 방향을 기준으로 나타낸 것이다. 안테나 빔 조향 시 side-lobe의 크기가 증가하며, 이는 안테나 성능의 저하를 일으킨다. 빔 조향이 가능한 최대 각도를 비교하 기 위하여 SLL이 10 dB가 되는 각도를 기준으로 하여 성능을 분석하였다^[12]. 최대 빔 조향 각도는 슬롯 타입이 63°로 가장 넓고, 패치 타입이 36°로 가장 좁은 조향 특성을 가진다. 다이폴과 슬롯 타입은 최대 빔 조향 각도를 넘어설 경우 반대방향에서 발생하는 side-lobe에 의한 SLL이 문제가 되며, 패치 타입의 경우 main-lobe와 인접한 첫 번째 side-lobe에 의해 빔조향이 제한된다. 표 2에 세 가지 타입 배열안테나의 격리도, 최대이득, 빔 폭, 최대 빔 조향 각도를 정리하였다.

그림 7. | Fig. 7. 자유공간에서 배열안테나의 빔 조향 성능 | Beam steering performance of array antenna in free space.

Download Original Figure

표 2. | Table 2. 다이폴, 슬롯, 패치 배열안테나의 성능 | Performance of dipole, slot, patch array antenna.

	Dipole	Slot	Patch
Isolation(S₂₁) [dB]	−13.76	−16.88	−11.47
Maximum gain [dBi]	11.02	11	15
5 dB beamwidth [°]	257.27	273.63	113.32
Maximum beam steering angle [°]	55	63	36

Download Excel Table

자유공간에서는 슬롯 타입 배열안테나가 빔 커버리지 측면에서 다른 타입과 비교하여 좋은 특성을 갖는 것을 확인하였다. 그러나 단말용 안테나의 경우 인체가 가까이 위치한 상황에서 사용되기 때문에 인체를 이용한 실제 사용 환경에서의 성능 분석이 수행되어야 한다. 본 연구에서는 인체의 머리와 손 팬텀을 이용하여 talk mode와 data mode 사용 환경을 모델링하고, 안테나 성능을 분석하였다. 그림 8은 시뮬레이션 수행을 위한 talk mode와 data mode 사용 환경을 나타내며, 시뮬레이션에 사용된 인체모델은 CST^[7]에서 제공하는 SAM head phantom과 PDA hand phantom을 사용하였다. Talk mode의 경우, 머리 모의인체와 안테나 간 이격 거리를 30 mm로 설정하여 성능을 분석하였다. SAR 분석에는 1 g 평균값을 기준으로 하였고, 팬텀의 밀도는 1,000 kg/m³, 안테나의 입력전력은 24 dBm으로 하였다.

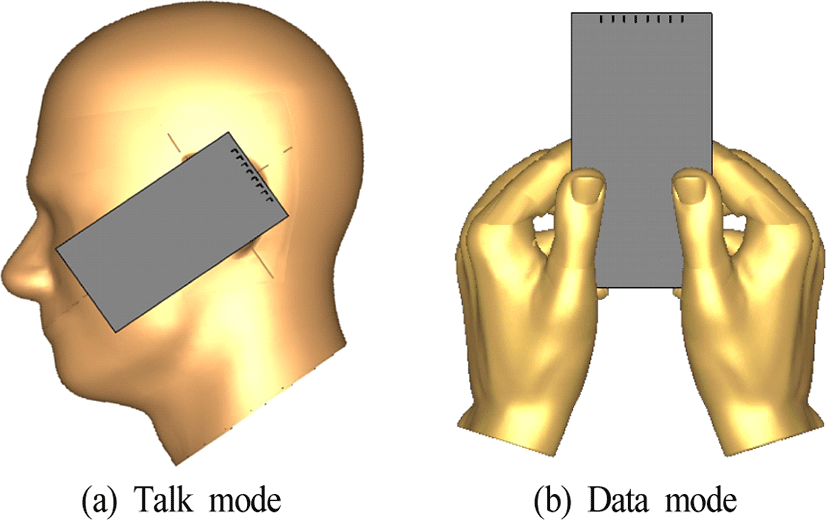

그림 8. | Fig. 8. 머리와 손 팬텀을 이용한 시뮬레이션 환경 | Simulation environment using head and hand phantom.

Download Original Figure

표 3은 talk mode에서 시뮬레이션된 세 가지 배열안테나의 빔 폭, 최대 빔 조향 각도, 최대 이득, 최대 SAR 특성을 나타낸다. 시뮬레이션 결과, 5 dB 빔 폭, 10 dB 빔 폭 모두 슬롯 타입이 다른 타입에 비해 매우 넓은 것을 확인할 수 있다. 다이폴 안테나의 경우, 최대 빔 조향 각도는 49.7°로 가장 넓지만 빔 폭이 매우 좁아진 것을 확인할 수 있다. 이는 빔 조향 시 발생하는 side-lobe가 머리 모의인체에 의해 자유공간에서와 다르게 발생하기 때문이다. 이러한 인체에 의한 방사패턴의 왜곡 문제는 향후 밀리미터파 5G 단말용 배열안테나 설계에 있어서 필수적으로 고려되어야 한다.

표 3. | Table 3. Talk mode에서 다이폴, 슬롯, 패치 배열안테나의 특성 | Characteristics of dipole, slot, patch array antenna in talk mode.

	Dipole	Slot	Patch
5 dB beamwidth [°]	31.3	131.32	14.3
10 dB beamwidth [°]	52.5	154.1	121.5
Maximum beam steering angle [°]	49.7	30	36
Maximum gain [dBi]	14	11.2	17.23
Maximum SAR [W/kg]	2.56	0.959	0.4

Download Excel Table

표 4는 data mode에서의 시뮬레이션 결과를 나타낸다. 슬롯 타입의 경우 최대 빔 조향 각도 측면에서 우수한 성능을 갖지만 5 dB 빔 폭은 자유공간에서 273.63°인 것과 비교하여 109.66°로 매우 좁아진 것을 확인할 수 있다. 이는 talk mode에서와 마찬가지로 방사패턴이 손 팬텀에 의한 반사로 한쪽으로 집중되기 때문이다. 10 dB 빔 폭으로 확인한 결과, 슬롯 타입이 283.5°로 자유공간에서의 데이터와 비슷한 결과를 확인할 수 있다.

표 4. | Table 4. Data mode에서 다이폴, 슬롯, 패치 배열안테나의 특성 | Characteristics of dipole, slot, patch array antenna in data mode.

	Dipole	Slot	Patch
5 dB beamwidth [°]	241.3	109.66	101.22
10 dB beamwidth [°]	280.9	283.5	169.72
Maximum beam steering angle [°]	53	54.3	35
Maximum gain [dBi]	13.8	13.6	15
Maximum SAR [W/kg]	0.151	0.349	0.133

Download Excel Table

자유공간에서와 팬텀을 이용한 비교 분석 결과를 종합하여, 본 연구에서는 빔 커버리지 측면에서 가장 좋은 특성을 나타내는 슬롯 타입 안테나를 5G 배열안테나 소자로 적합할 것으로 판단하였다.

Ⅳ. 측정 결과

슬롯 배열안테나의 성능을 검증하기 위하여 급전선로를 포함하는 배열안테나 시제품을 제작하였다.

그림 9는 제작한 슬롯 배열안테나를 나타낸다. 빔 조향 성능을 검증하기 위하여 microstrip delay line을 이용한 급전선로가 사용되었다. 그림 9(a), 그림 9(c)는 동일한 위상분배를 하도록 설계된 급전선로 및 배열안테나를 나타내며, 그림 9(b), 그림 9(d)는 30° 빔 조향이 되도록 microstrip delay line을 추가한 배열안테나의 위, 아랫면을 나타낸다.

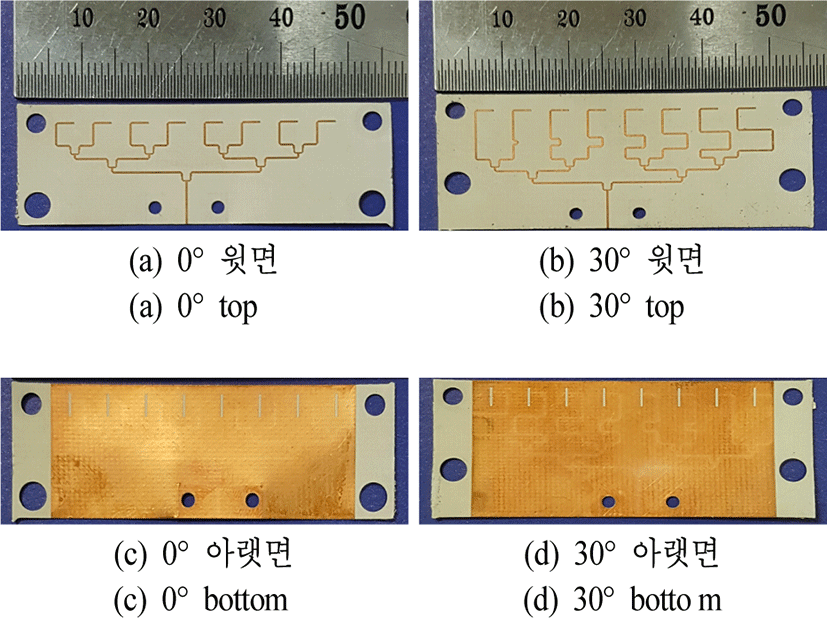

그림 9. | Fig. 9. 제작한 슬롯 배열안테나 | Manufactured slot array antenna.

Download Original Figure

그림 10은 제안된 급전선로를 포함하는 슬롯 배열안테나의 반사손실을 시뮬레이션과 측정 결과로 비교한 그래 프이다. 측정된 10 dB 반사손실 대역폭은 1.85 GHz으로 시뮬레이션 값인 1.83 GHz와 비슷한 결과를 얻었다.

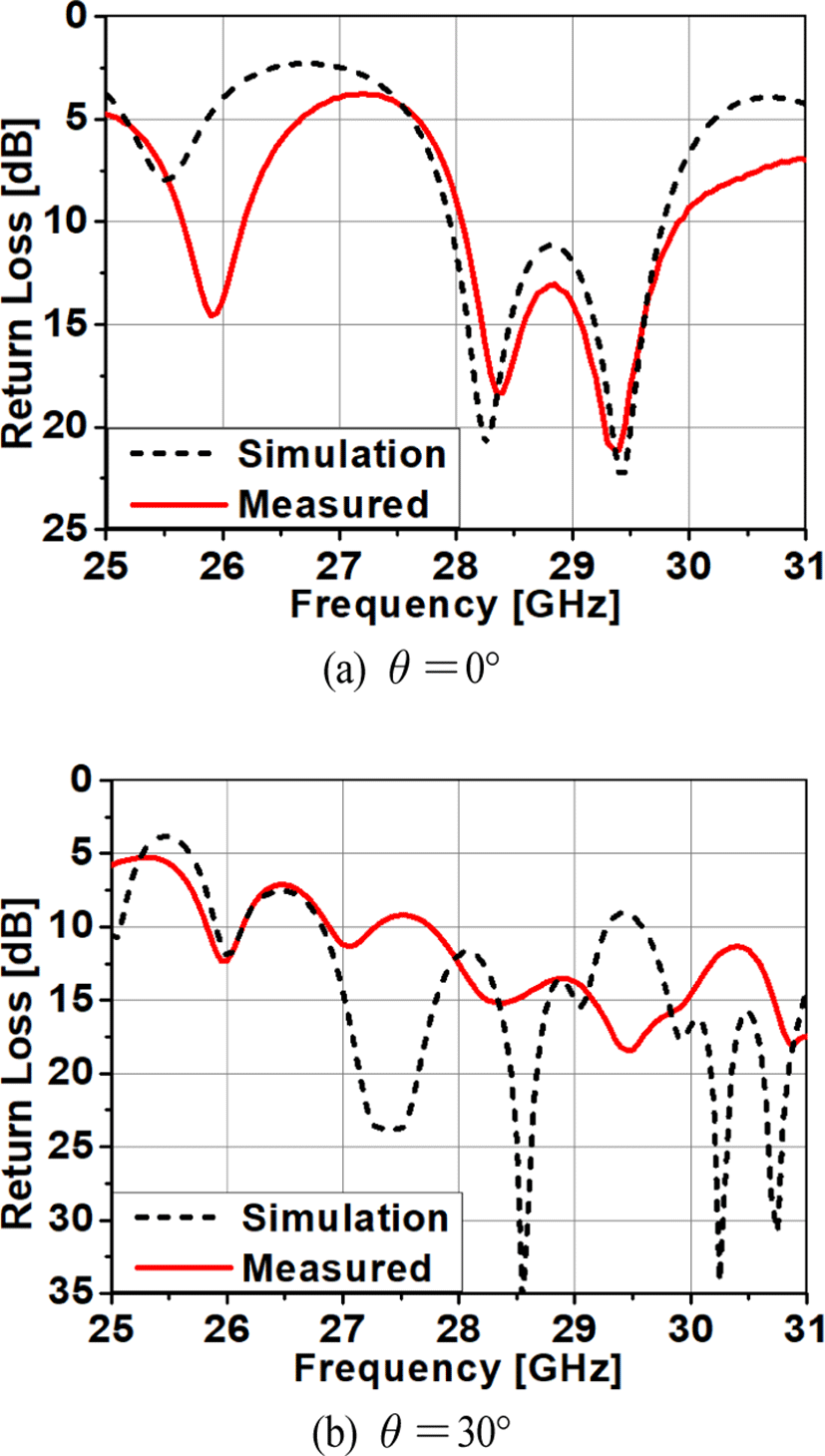

그림 10. | Fig. 10. 조향 각도(θ°)에 따른 제작한 슬롯 배열안테나의 반사손실 | Return loss of manufactured slot array antenna.

Download Original Figure

그림 11은 제작한 슬롯 배열안테나의 yz 평면 방사 패턴을 나타낸다. 측정 결과와 시뮬레이션 결과가 유사한 것을 확인하였으며, 측정된 최대이득은 11.4 dBi이다.

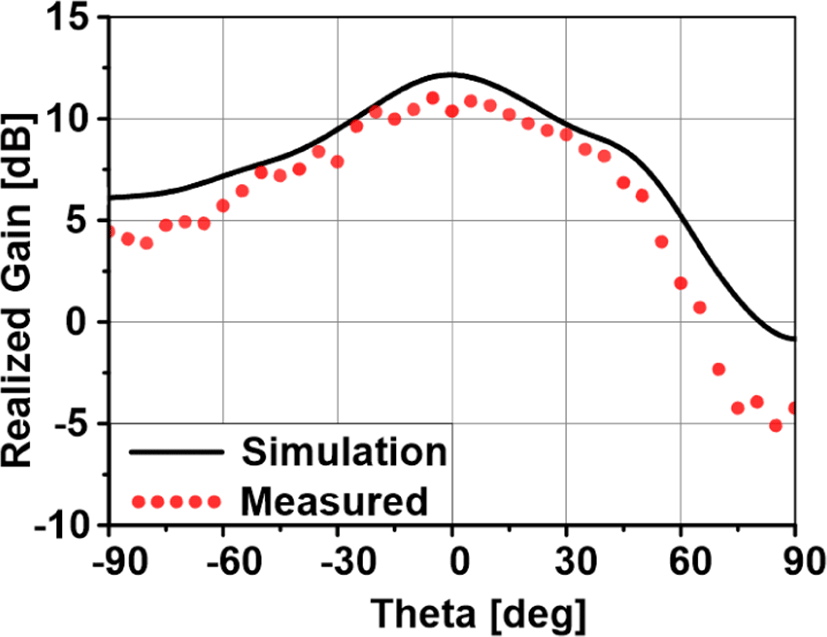

그림 11. | Fig. 11. 제작한 슬롯 배열안테나(0°)의 yz평면에서 방사패턴 | Radiation pattern in yz plane of manufactured slot array antenna(0°).

Download Original Figure

그림 12는 제작한 슬롯 배열 안테나의 빔 조향 성능 결과를 나타낸다. 점선으로 표시된 시뮬레이션 그래프는 그림 7(a)의 값과 같다. 빔 조향 각도가 0°와 30° 경우 모두 시뮬레이션과 유사한 성능을 갖는 것을 확인하였다.

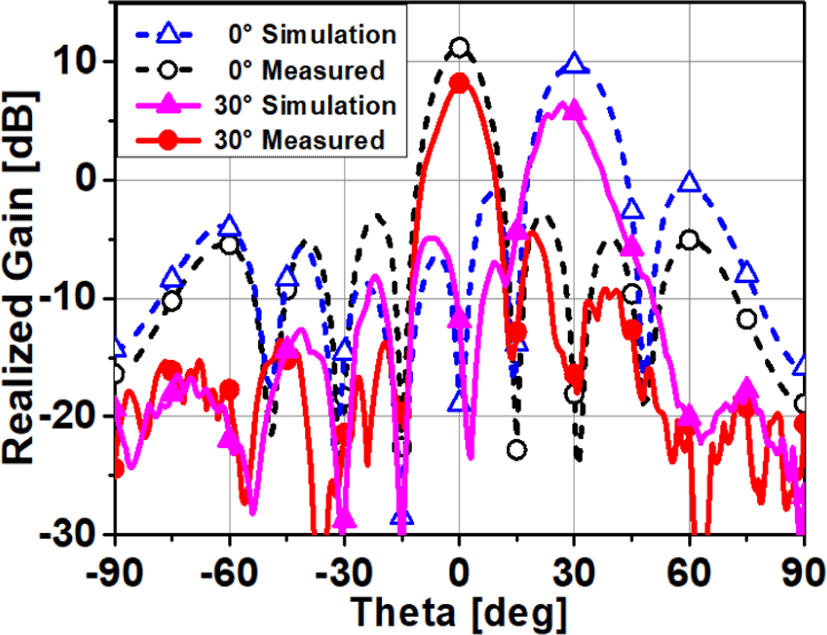

그림 12. | Fig. 12. 제작한 슬롯 배열안테나(0°, 30°)의 xz평면에서 방사패턴 | Radiation pattern in xz plane of manufactured slot array antenna(0°, 30°).

Download Original Figure

Ⅴ. 결 론

본 논문에서는 28 GHz에서 다이폴, 슬롯, 패치 세 가지 기본 타입 배열안테나의 성능 비교 연구를 수행하였다. 자유공간에서 각 배열안테나의 빔 폭, 빔 조향 성능을 비교하였고, 실제 사용 환경을 고려한 인체 팬텀에서 성능을 비교 분석하였다. 안테나 성능 비교 결과, 배열안테나의 빔 커버리지 면에서 슬롯 타입이 우수한 성능을 갖는 것을 확인하였으며, 시제품 제작 및 측정을 통해 성능을 검증하였다. 실제 사용 환경에서 인체에 의한 안테나 성능저하 문제를 극복하기 위하여 인체에 둔감한 특성을 가지는 안테나 설계에 대한 연구가 추가적으로 요구된다.

본 논문에서 수행된 비교분석 연구 결과는 향후 밀리미터파 5G 단말용 배열안테나 개발에 활용 가능할 것으로 사료된다.
