재구성 슬릿 그라운드 공진기를 이용한 노트북용 자기공진형 무선전력전송

Ⅰ. 서 론

최근 스마트폰, 노트북, 태블릿 PC 등 모바일 디바이스의 종류가 다양해지고, 사용 시간이 증가함에 따라 배터리 충전 시간 및 빈도가 증가하고 있으며^[1], 이에 따라 배터리 문제가 대두되고 있다. 일반적으로 유선으로 충전하는 경우, 모바일 디바이스의 이동 범위가 제한되는 불편함이 따르며, 이러한 문제를 해결하기 위해 무선전력전송(Wireless Power Transfer: WPT) 기술에 대한 연구가 활발히 진행되고 있다.^[2]

무선전력전송에는 자기유도형(magnetic inductive)과 자기공진형(magnetic resonant)이 있다. 자기유도형은 접촉식으로써 자기유도 현상을 이용하여 급전공진기(source)가 부하공진기(load)의 전류를 형성시킨다. 전송효율(transfer efficiency)은 90 % 이상으로 높으나, 전송거리(transfer distance)가 수 cm 범위로 매우 짧다. 반면에 자기공진형은 급전공진기와 부하공진기 사이에 송신공진기(transmitter, Tx)와 수신공진기(Receiver, Rx)가 있으며, 각각 공진기가 형성하는 공진주파수(resonant frequency)에서 인접한 공진기와 자기결합(magnetic coupling)되어 전력이 전송된다. 자기공진형 무선전력전송(Magnetic Resonant Wireless Power Transfer: MR-WPT)은 전송거리가 제한적인 자기유도형의 단점을 극복하고, 전력 전송거리가 증가한다는 특징이 있다.

MR-WPT에는 시스템을 구성하는 공진기의 수에 따라 직접급전식(direct-fed)과 간접급전식(indirect-fed)으로 나뉜다. 직접급전식 MR-WPT는 급전공진기와 부하공진기로 구성된 것으로, 최고 전송효율이 근거리에서 형성된다. 반면에, 간접급전식 MR-WPT는 급전공진기와 부하공진기 사이에 송수신 공진기가 위치하게 되어, 최고 전송효율이 간접급전식 MR-WPT에 비해 비교적 원거리에서 형성된다. 간접급전식 MR-WPT는 2007년 MIT의 Marin Soljacic의 교수에 의해 연구된 이후 관련한 많은 연구들이 수행되었다^[3].

일반적으로 모바일 디바이스는 전자기판 등 그라운드(ground)가 필수적으로 포함되어 있다. MR-WPT는 그라운드가 설치되면 전송효율이 급격하게 감소한다. 이는 송신부와 수신부의 자기결합을 막기 때문이다. 대부분 선행 연구에서는 공진기 간 전송효율을 향상시키기 위한 연구가 진행되고 있으며, 그라운드로 인한 문제는 고려되지 않았다.

본 연구에서는 자기공진형 무선전력전송을 실용화하는데 슬릿 그라운드 공진기(slit ground resonator)를 제안하고, 제작된 노트북 모델 본체의 아래에 적용하여 구성하였다(그림 1). 또한, 부하공진기와 같은 루프를 적용한 자기공진형 무선전력전송의 전송효율과 비교함으로써, 슬릿 그라운드 공진기를 통해 그라운드 문제를 해결할 수 있음을 확인하였다.

그림 1. | Fig. 1. 슬릿 그라운드 공진기를 적용한 MR-WPT | MR-WPT using slit ground resonator.

Download Original Figure

Ⅱ. 자기공진형 무선전력전송 시스템 구성

2-1 이론적 배경

본 연구의 MR-WPT는 송신부와 수신부로 구성되어 있다. Fig. 1과 같이 송신부는 급전공진기와 송신공진기로 구성되어 있으며, 노트북 내부에 설치되는 수신부는 수신공진기와 부하공진기로 구성되어 있다. 수신공진기에는 열림형(open mode)와 닫힘형(short mode)을 구현할 수 있는 스위치가 연결되어 있다.

먼저 수신 공진기의 스위치가 단락(short)되었을 때, 수신공진기는 자기공진형 무선전력전송의 동작주파수와 동일한 공진주파수에서 동작하게 되어 4-resonator MR-WPT가 된다 ^[4]. 그림 2와 같이 RLC 등가회로로 표현할 수 있으며, 등가회로를 Kirchhoff의 전압법칙(KVL) 매트릭스(matrix)로 표현하면 다음과 같다.

$$\left[\begin{array}{c}{I}_1\\ I_2\\ I_3\\ I_4\end{array}\right]={\left[\begin{array}{cccc}{R}_S+R_{1}j\omega & M_{12}& 0& 0\\ j\omega M_{12}& R_2& j\omega M_{23}& 0\\ 0& j\omega M_{23}& R_3& j\omega M_{34}\\ 0& 0& j\omega M_{34}& R_L+R_4\end{array}\right]}^{-1}\left[\begin{array}{c}{V}_s\\ 0\\ 0\\ 0\end{array}\right]$$

(1)

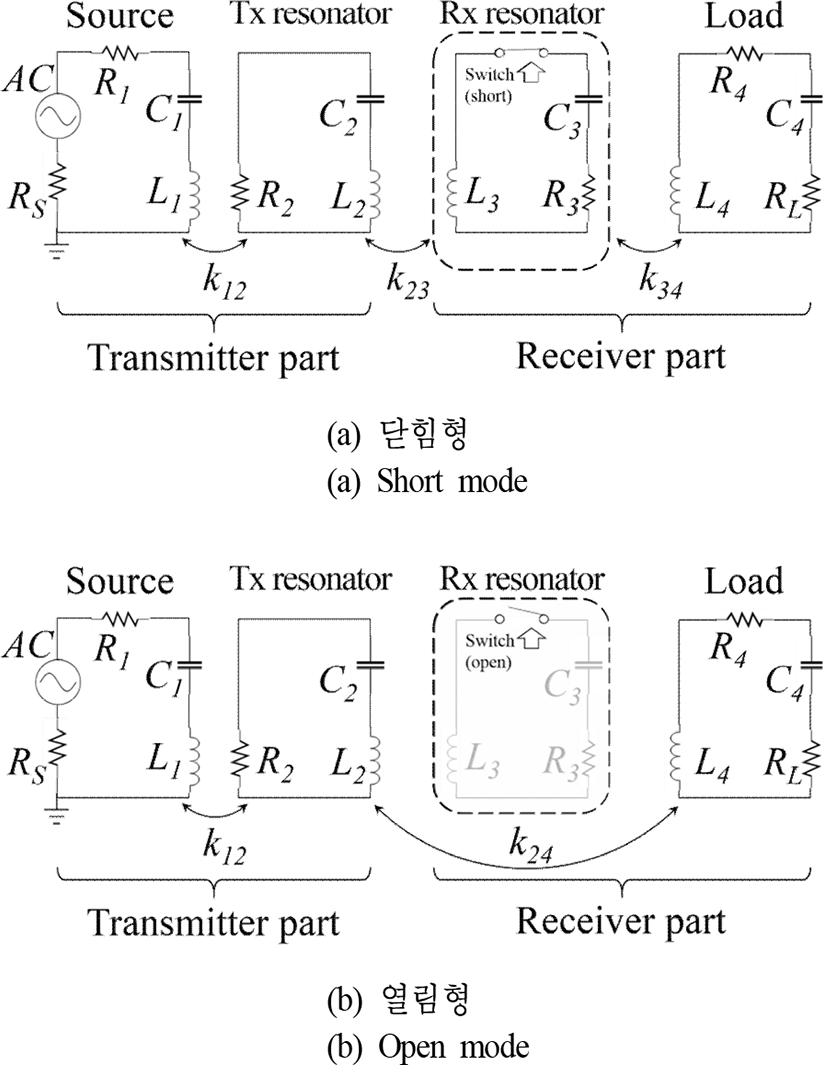

그림 2. | Fig. 2. 수신 공진기의 스위치 상태에 따른 MR-WPT의 등가회로 | Equivalent circuit of MR-WPT according to the state of switch.

Download Original Figure

일반적으로 R_i=Z_i 이지만, R_S와 R_L은 50 Ω이므로 Z₁과 Z₄에는 각각 50 Ω이 포함되어 있다. 또한, 각 공진기의 L 성분은 식 (2)에 의해 각 공진기 간의 자기결합인 상호유도용량을 결정한다.

$$M_{ij}=K_{ij}\sqrt{L_i{L}_j}\left(i,j,\text{resonator}\text{No}.\right)$$

(2)

이렇게 각 공진기 사이의 주요 자기결합인 M₁₂, M₂₃과 M₃₄를 형성하여 급전공진기에서 부하공진기까지 전력을 전송한다. 각 공진기는 동일한 공진주파수를 가지며, 전력을 전송하는 동작주파수를 형성한다. 등가회로(Equivalent circuit)로 표현한 Fig. 2와 같이, 공진주파수는 식 (3)에 의해 각 공진기의 유도용량, L(inductance)과 정전용량, C(capacitance) 성분에 의해 결정된다.

$$f_{res.}=\frac{1}{2\pi \sqrt{L_{Coil}{C}_{Coil}}}$$

(3)

전력전송 효율은 출력전압(output power)과 입력전압(input power)의 비로 나타낼 수 있다 ^[5].

$$\eta =\frac{P_{out}}{P_{in}}=\frac{V_L^2/\left(R_4+R_L\right)}{V_S^2/\left(R_1+R_S\right)}=4\frac{I_4^2/\left(R_4+R_L\right)}{I_1^2/\left(R_1+R_S\right)}={\left|S_{21}\right|}^2$$

(4)

식 (4)에 대입될 I₁과 I₄는 식 (1)로부터 다음과 같이 계산할 수 있다.

$$I_1=\frac{-V_S\left(Z_4{\omega }^2{M}_{23}^2+Z_2{\omega }^2{M}_{34}^2-Z_2{Z}_3{Z}_4\right)}{{\omega }^4{M}_{12}^2{M}_{34}^2-{\omega }^2{Z}_3{Z}_4{M}_{12}^2-{\omega }^2{Z}_1{Z}_4{M}_{23}^2-{\omega }^2{Z}_1{Z}_2{Z}_3{M}_{34}^2+Z_1{Z}_2{Z}_3{Z}_4}$$

(5)

$$I_4=\frac{-V_S\left(j{\omega }^3{M}_{12}{M}_{23}{M}_{34}\right)}{{\omega }^4{M}_{12}^2{M}_{34}^2-{\omega }^2{Z}_3{Z}_4{M}_{12}^2-{\omega }^2{Z}_1{Z}_4{M}_{23}^2-{\omega }^2{Z}_1{Z}_2{M}_{34}^2+Z_1{Z}_2{Z}_3{Z}_4}$$

(6)

또한 수신 공진기의 스위치가 열림일 때, 수신 공진기의 공진주파수는 자기공진형 무선전력전송의 동작주파수와 다르다^[6]. 이러한 현상으로 인해 수신공진기를 제외하고 급전공진기와 송신공진기, 부하공진기 등 3개의 공진기로만 동작하는 3-resonator MR-WPT가 된다. 이를 KVL 매트릭스로 표현하면 다음과 같다.

$$\left[\begin{array}{c}{I}_1\\ I_2\\ I_4\end{array}\right]={\left[\begin{array}{ccc}{R}_S+R_1& j\omega M_{12}& 0\\ j\omega M_{12}& R_2& j\omega M_{24}\\ 0& j\omega M_{24}& R_L+R_4\end{array}\right]}^{-1}\left[\begin{array}{c}{V}_s\\ 0\\ 0\end{array}\right]$$

(7)

전력전송 효율은 식 (4)와 같으며, 급전공진기와 수신공진기의 전류는 다음 식 (8)과 (9)와 같이 나타낼 수 있다. 자기공진형 무선전력전송의 전송효율은 회로망 분석기(network analyzer)를 통해 얻은 S₂₁(transmission)을 얻게 되며, 식 (4)를 이용하여 전송효율을 계산하였다.

$$I_1=\frac{-V_S\left(-{\omega }^2{M}_{12}^2{Z}_1{Z}_2\right)}{{\omega }^2{Z}_4{M}_{12}^2+{\omega }^2{Z}_1{M}_{24}^2+Z_1{Z}_2{Z}_4}$$

(8)

$$I_4=\frac{-V_S\left({\omega }^2{M}_{12}{M}_{24}\right)}{{\omega }^2{Z}_4{M}_{12}^2+{\omega }^2{Z}_1{M}_{24}^2+Z_1{Z}_2{Z}_4}$$

(9)

2-2 공진기의 종류

수신 공진기가 전송효율에 미치는 영향을 확인하기 위해, 동일한 급전 공진기, 송신 공진기, 부하 공진기를 사용하였다(그림 3). 급전공진기는 단면의 지름(t_s)이 10 mm인 동파이프의 지름(d_s) 40 cm의 원형 루프 형태이며, 주파수 6.78 MHz에서 공진하기 위해 커패시터를 직렬 연결하였다(그림 3(a), Table 1). 송신 공진기는 단면의 지름(t_c)이 10 mm인 동파이프로 5 mm의 간격(g_c)으로 지름(d_c)은 60 cm이며, 5회 감은 나선형 코일 형태이다(그림 3(b), Table 1). 감은 수가 증가할수록 공진주파수는 낮아진다. 부하 공진기는 수신 공진기와 함께 노트북 제품에 삽입 가능한 크기로 설계하였으며, 두께 0.035 mm의 동테이프를 이용하여 넓이 10 mm, 가로×세로 길이(W_l×L_l) 30×20 cm의 사각형 루프이다(그림 3(c), Table 1).

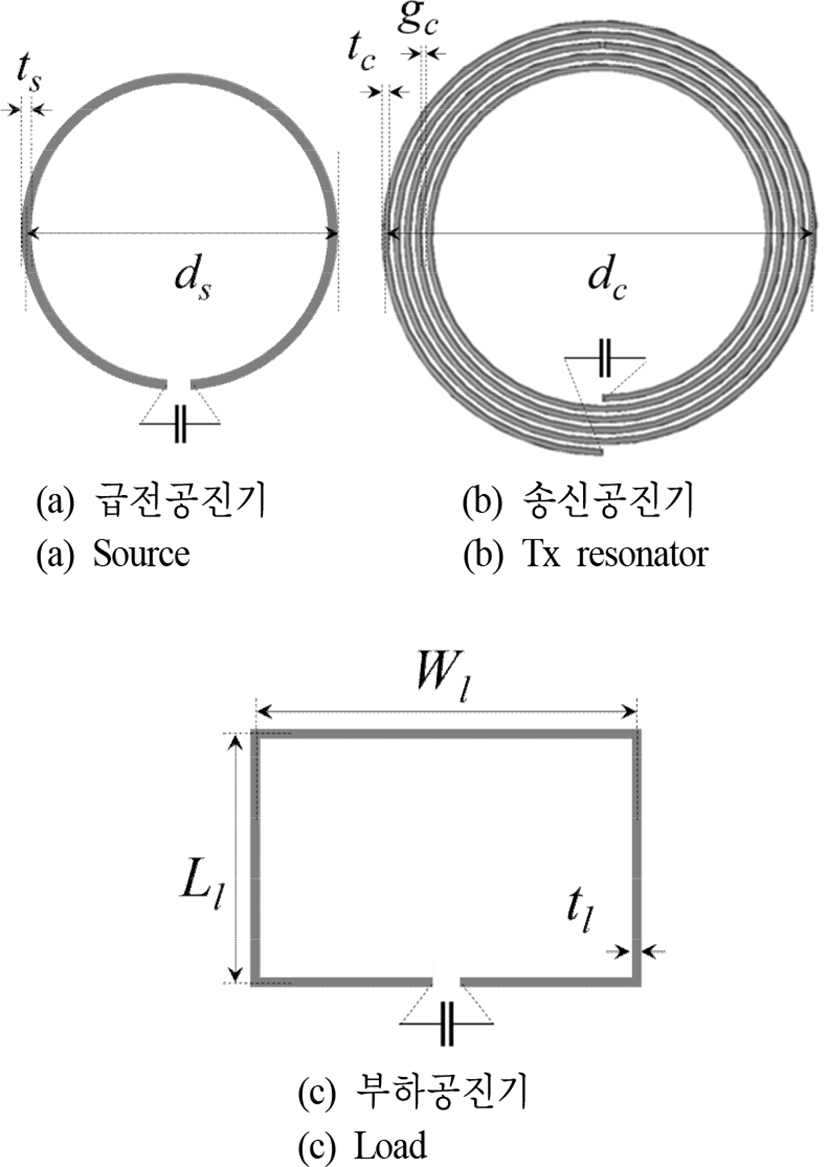

그림 3. | Fig. 3. MR-WPT를 구성하는 공진기 | Resonators in MR-WPT.

Download Original Figure

표 1. | Table 1. 공진기의 수치(Fig. 3) | Dimension of resonators(Fig. 3).

Resonator	Source	Tx resonator	Load
Specifications
Material	Copper pipe	Cooper pipe	Copper tape
Thickness	10 mm	10 mm	0.035 mm
Turns of coil	1	5	1
Resonant frequency	6.78 MHz	6.78 MHz	6.78 MHz
Dimension	40 cm	60 cm	30×20 cm

Download Excel Table

MR-WPT를 위해서는 각 공진기가 공진주파수를 형성한다. 앞서 설명한 공진기의 공진주파수는 식 (1)에 의해 유도용량 L과 정전용량 C로 결정된다. 각 공진기의 인덕턴스와 커패시턴스는 Table 2에 정리되어 있다.

표 2. | Table 2. 공진기의 유도용량 및 정전용량(루프 및 코일) | LC of resonators(Fig. 3).

Resonator	Source	Tx Resonator	Load
Specifications
Inductance	955.33 μ H	55,103.71 μ H	0.05 μ H
Connected capacitance	0.58 pF	0.01 pF	9,600 pF

Download Excel Table

표 3. | Table 3. 공진기의 수치(Fig. 4) | Dimension of resonators(loop and coil).

Resonator	Loop	Slit GND resonator
Specifications
Material	Copper	Copper
Thickness	0.035 mm	0.035 mm
Resonant frequency	6.78 MHz	6.78 MHz
Size(diameter)	30×20 cm	30×20 cm

Download Excel Table

표 4. | Table 4. 공진기의 유도용량 및 정전용량(루프 및 코일) | LC of resonators(Fig. 4).

Resonator	Loop	Slit GND resonator
Specifications
Inductance	0.05 μ H	0.25 μ H
Connected capacitance	9,600 pF	2,180 pF

Download Excel Table

본 연구에서 수신 공진기는 슬릿 그라운드 공진기(slit ground resonator)와 루프 공진기 등 두 가지 종류가 사용되었다(그림 4). 루프 공진기는 부하 공진기와 동일한 규격이다. 수신 공진기는 부하 공진기와 함께 노트북에 삽입되므로 가로×세로 길이(W_r×L_r, W_g×L_g)가 30×20 cm이다. 루프 공진기는 부하 공진기와 크기 및 연결된 정전용량이 동일하다(그림 4(a)). 슬릿 그라운드 공진기는 그라운드에 넓이가 10 mm인 십자형 슬릿(S_g)이 한 방향이 열린 형태로 설계되어 있으며(그림 4(b)), 열린 양 끝에 커패시터를 연결하여 공진주파수를 가지는 공진기로 동작한다(Table 2).

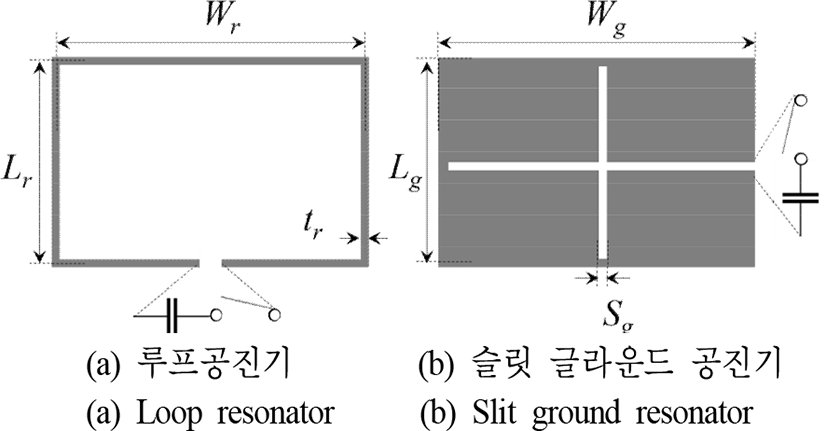

그림 4. | Fig. 4. 자기공진형 MR-WPT | Rx resonators in MR-WPT.

Download Original Figure

Ⅲ. 전송효율 측정

본 연구는 수신공진기의 설계가 전송효율에 미치는 영향을 알아보기 위해 그림 5와 같이 급전공진기, 송신공진기, 부하공진기 등으로 구성된 자기공진형 무선전력전송을 구성하고, 송신공진기와 부하공진기 사이에 슬릿 그라운드 공진기와 루프 공진기 등 두 가지 종류의 수신공진기를 각각 삽입하여 산란계수(S-parameter, scattering parameter)를 측정하였다. MR-WPT 구성 및 측정의 편의를 위하여 수직방향의 공진기 배열을 수평방향으로 정렬하였다. S_r의 거리는 약 2 mm로써, 2 mm 두께의 아크릴판을 사용하여 전후면에 수신공진기와 부하공진기를 위치시켰다. 전송효율은 회로망 분석기(VNA: Vector Network Analyzer)를 사용하였으며, 투과계수 S₂₁을 측정하였다(그림 6). 측정된 S₂₁은 식 (4)에 의해 전송효율로 변환하였다. 전송거리는 송신공진기와 수신공진기 사이의 거리로 정의하였으며, 5 cm부터 50 cm까지 5 cm 간격으로 전송거리를 변화시키며 S₂₁을 측정하였다. 일반적으로 간접급전방식 MR-WPT에서는 전송거리에서 따라 급전 공진기와 송신공진기 간 거리(S_t)를 조정에 따른 임피던스 매칭(impedance matching)을 통해 최대 전송효율을 보인다. 그러나 본 연구에서는 실용화를 위한 실제 상황에 맞춰 S_t를 20 cm로 고정하였다.

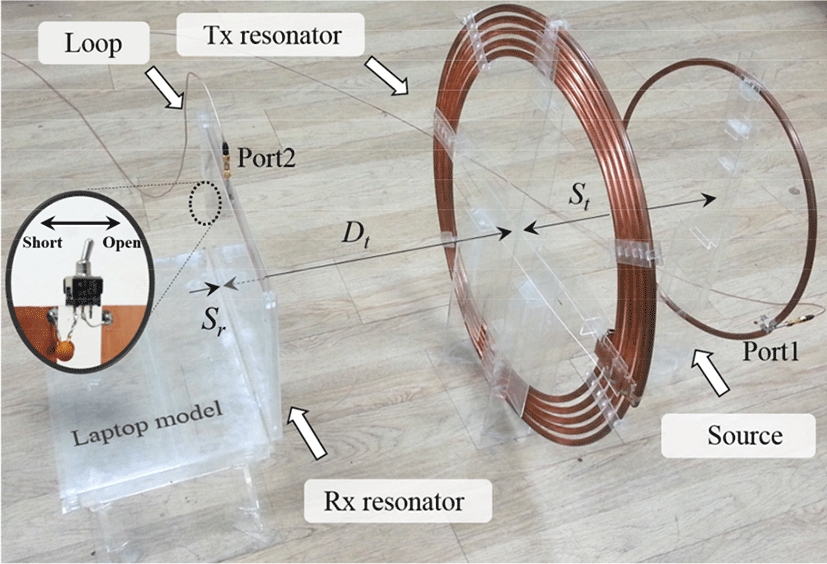

그림 5. | Fig. 5. 노트북용 MR-WPT 장치 | The equipment of MR-WPT for laptop computer.

Download Original Figure

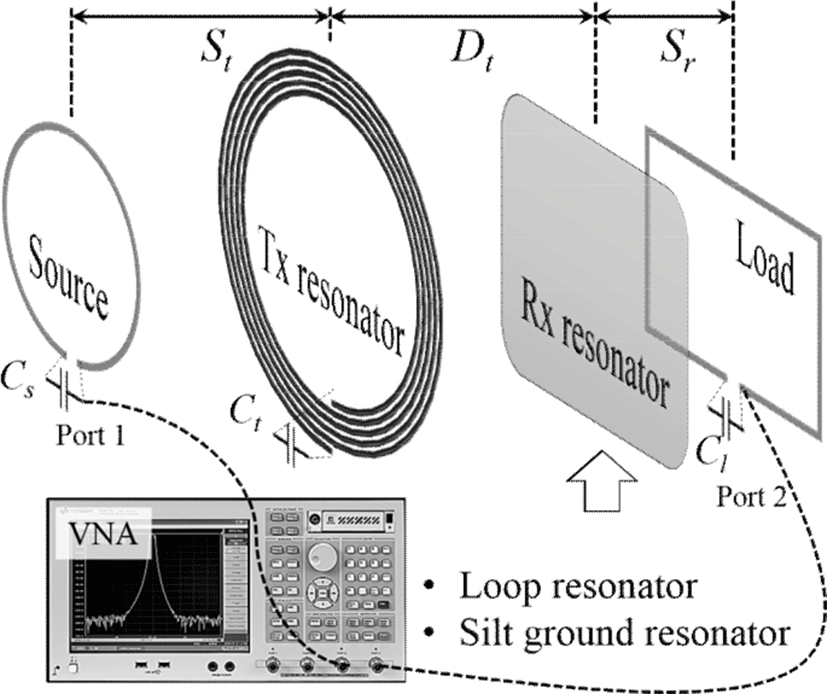

그림 6. | Fig. 6. VNA를 이용한 MR-WPT의 산란계수 측정 | The measurement of scattering parameter of MR-WPT using VNA.

Download Original Figure

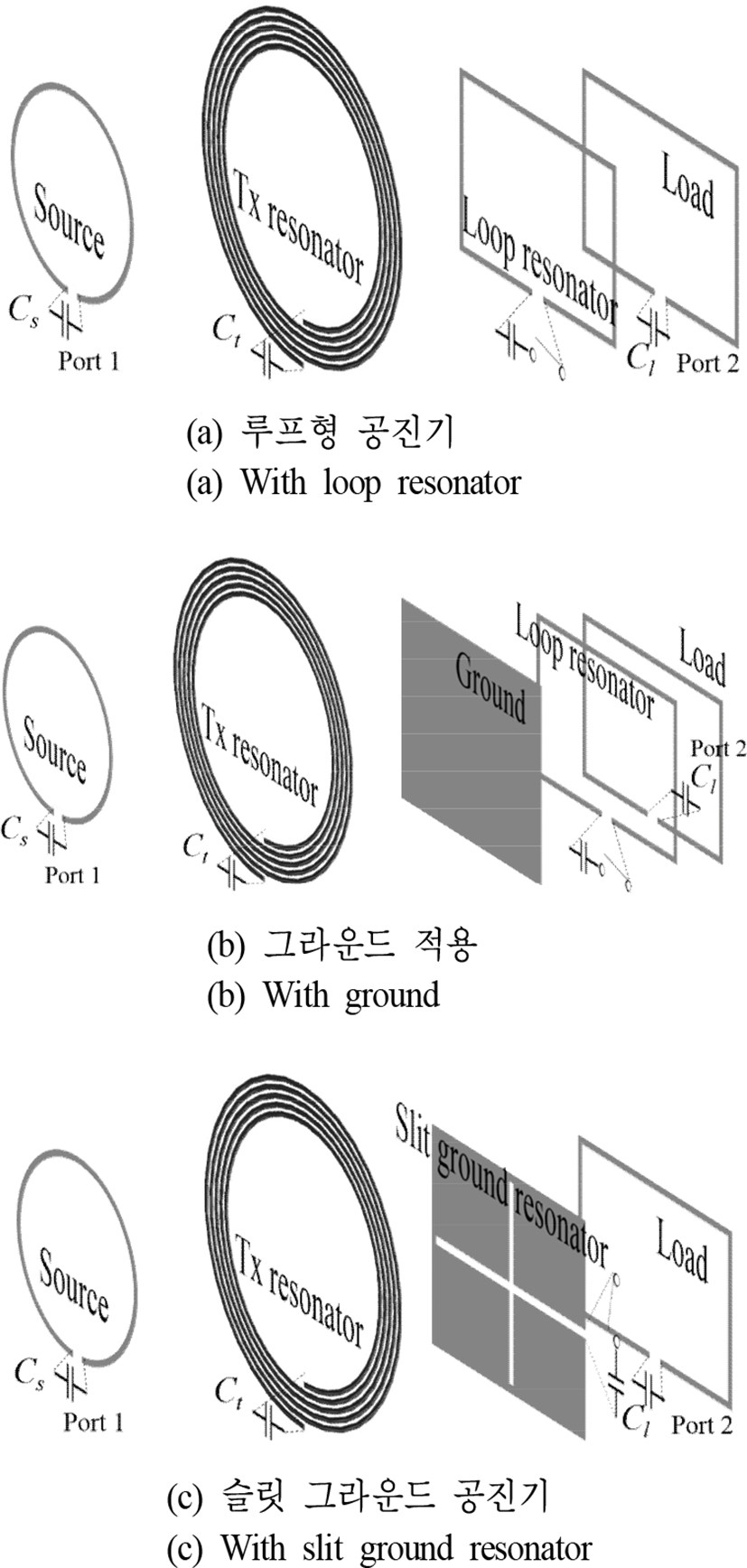

그림 7과 같이, 루프 공진기가 적용된 MR-WPT의 전송효율을 측정하고(그림 7(a)), 이 때 그라운드를 실제 모바일 기기 환경에 삽입하여 적용하였을 때의 전송효율 측정한다(그림 7(b)). 다음 본 연구에서 제안하는 슬릿 그라운드 공진기를 MR-WPT에 적용하여 전송효율 측정한다. 측정은 각 수신 공진기의 스위치를 이용한 열림형, 닫힘형 모두 측정한다(그림 7(c)).

그림 7. | Fig. 7. 수신 공진기에 따라 측정된 자기공진형 무선전력전송 | The measured MR-WPT according to the receiver part.

Download Original Figure

Ⅳ. 측정 결과 및 분석

측정 결과, 공통적으로 수신 공진기가 스위치 열림형(open mode) 일 때, 비교적 근거리에서 높은 전송효율을 보였으며, 스위치 닫힘형(short mode)일 때, 전송거리 약 20～30 cm에서 높은 전송효율을 보였다(그림 8(a)). 이러한 현상은 4-resonator MR-WPT와 3-resonator MR-WPT의 이론적인 분석으로 설명이 가능하다. MR-WPT 내의 공진기 수가 증가할수록 전공거리에 따른 최고 전송효율이 비교적 원거리에서 나타난다.

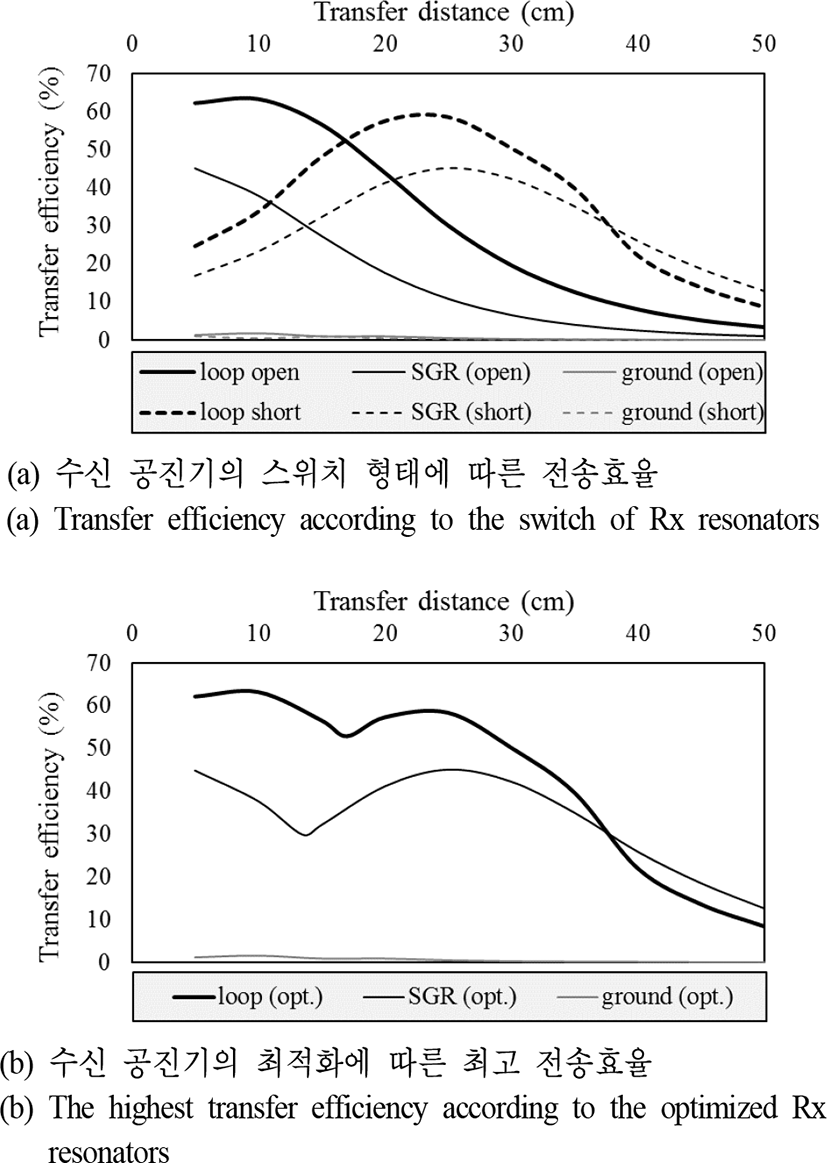

그림 8. | Fig. 8. 수신공진기에 따른 자기공진형 무선전력전송의 전송효율 | Transfer efficiency of MR-WPT according to the Rx resonator.

Download Original Figure

스위치 열림형(open mode) 수신 공진기가 루프 공진기 및 슬릿 그라운드 공진기일 때, MR-WPT는 3-resonator 로 볼 수 있다. 그러나 수신 공진기가 루프형 공진기일 때, 전송효율이 비교적 높게 측정되었다. 이는 슬릿 그라운드 공진기의 제한적인 슬릿에 의해 자기결합이 약해졌기 때문이다.

그림 8(b)에서 보이는 바와 같이, 수신 공진기가 루프 공진기일 때 전송효율이 가장 높다. 그러나 송수신 공진기 사이에 그라운드를 위치시키면 전송효율은 거의 0 %에 가깝게 감소한다. 이와 같이 MR-WPT을 실제 제품에 적용하기 위해 슬릿 그라운드 공진기를 제한하였으며, 전송거리 약 30 cm까지 약 40 %로 유지하며, 전송효율이 향상되었다.

Ⅴ. 결 론

본 연구는 자기공진형 무선전력전송(MR-WPT)의 실용화를 위해 모바일 기기의 필수 부품인 그라운드가 자기공진형 무선전력전송에 미치는 문제점을 살펴보고, 이에 대한 대책으로 슬릿 그라운드 공진기를 제안하였다. 이를 증명하기 위해 실제 노트북 모델을 제작하여 실제 모바일 기기와 동일한 조건에서 제안된 슬릿 그라운드 공진기의 실용성을 확인하였다. 측정 결과, 수신 공진기가 루프 공진기일 때 전송효율이 가장 높았으나, 수신부에 그라운드가 적용되었을 때 자기결합이 크게 감소되었다. 반면, 슬릿 그라운드 공진기는 슬릿을 통해 자기장을 통과시키며, 또한 공진기로써의 기능으로 주변 공진기와 자기결합을 형성하여 전력을 전송시키며, 전송효율을 회복시킨다. 제안된 슬릿 그라운드 공진기는 자기장을 통과시키며, 공진기로 동작하는 동시에 전자기판의 역할을 함으로써, MR-WPT의 실용화에 기술적 기여를 기대할 수 있다.
